u EN 50121-3-2-2006   铁路应用-电磁兼容性 第3-2部分 车辆-设备仪器

u IEC 61373-1999     铁路应用-铁路车辆设备-冲击和振动试验

u GB/T 25119-2010    《轨道交通 机车车辆电子装置》

1. 产品型号

2. 产品外观

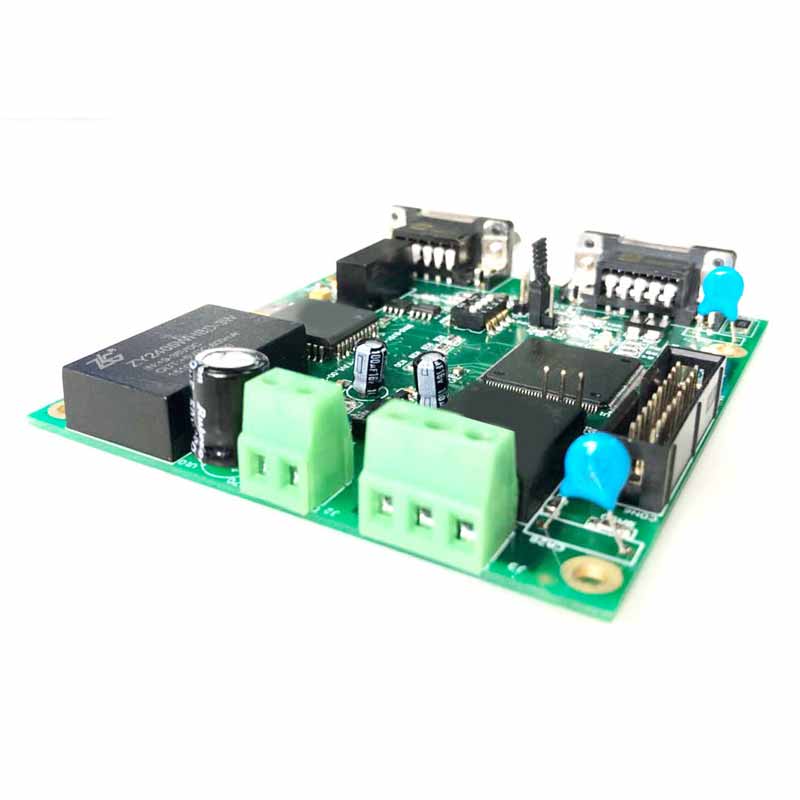

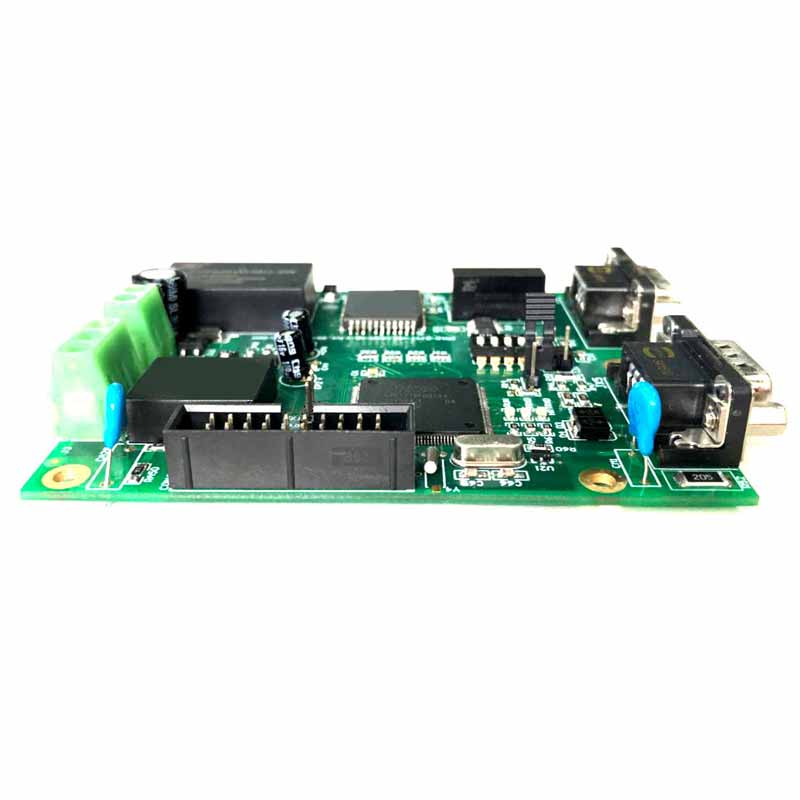

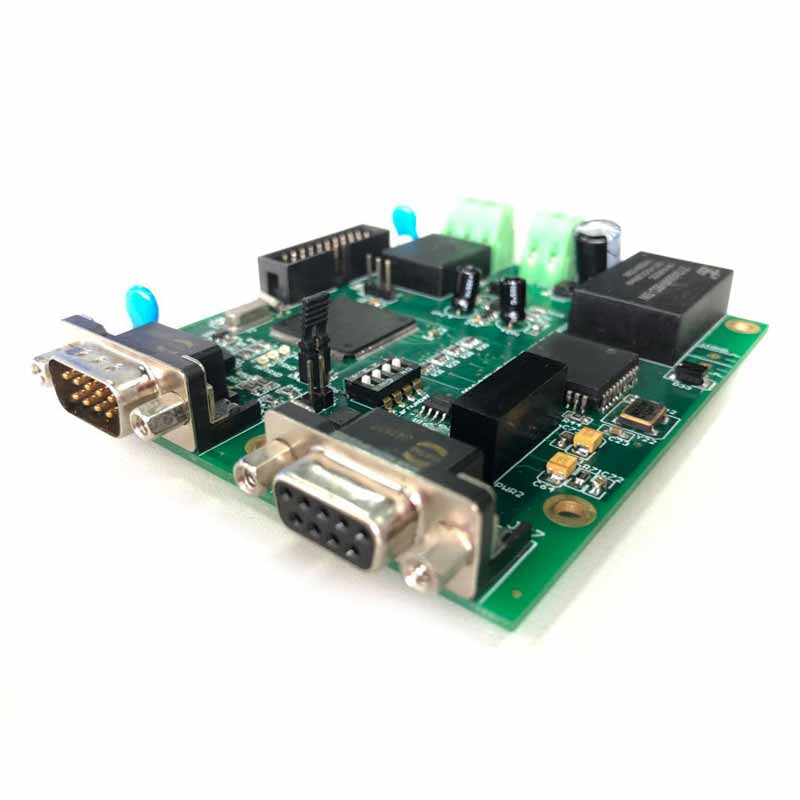

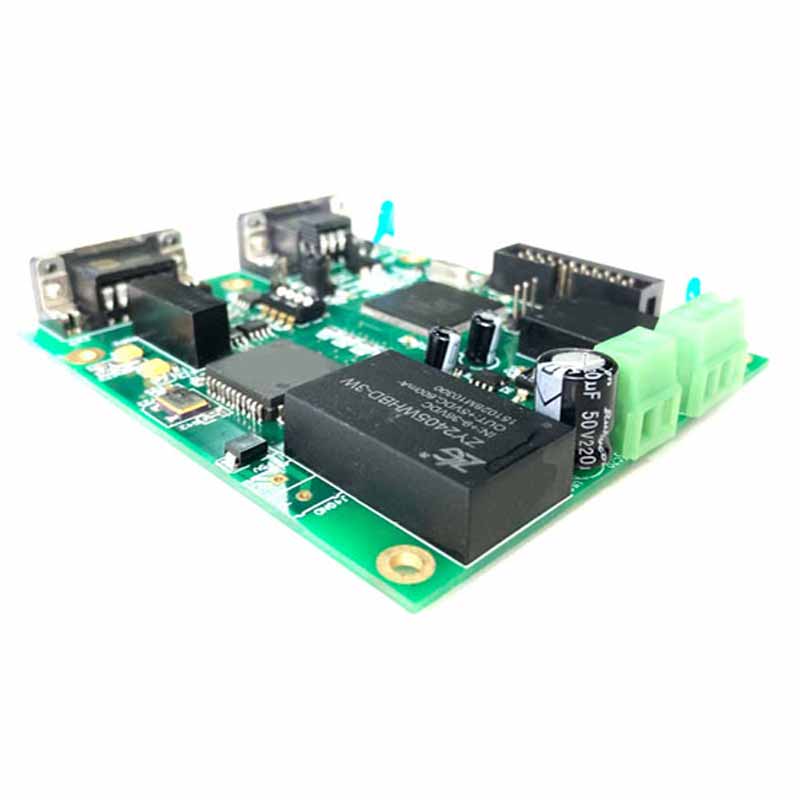

外观如下图所示:

3. 接口描述

3.1 RS232/485与电源接口引脚定义

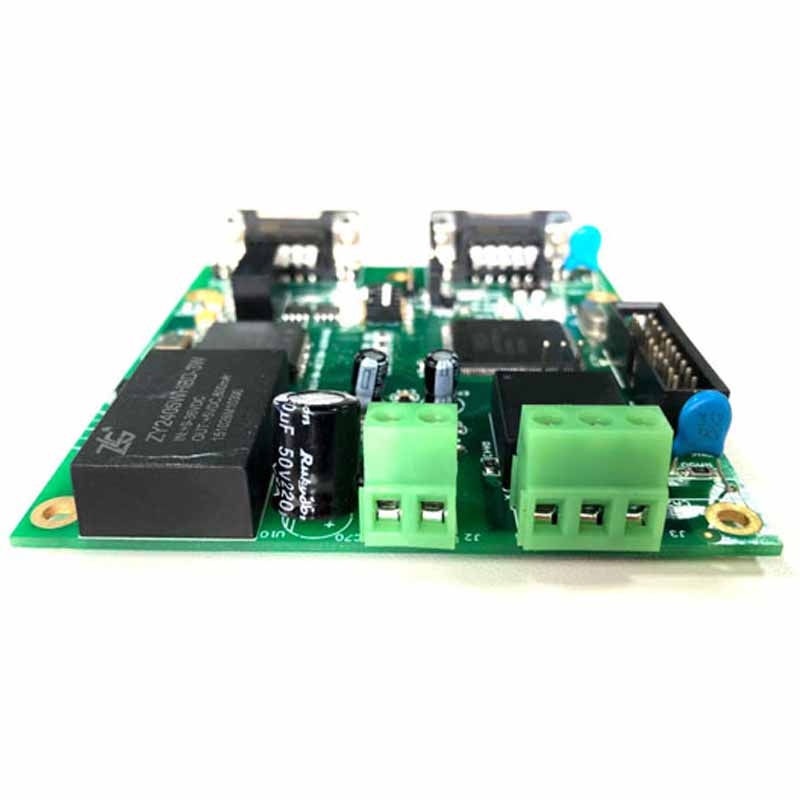

RS232/485端口是标准的端子接口，如下图所示：

RS232/485接口引脚定义

电源接口为24V输入，不分正负方向。如图所示：

电源接口

3.2   HDLC接口定义

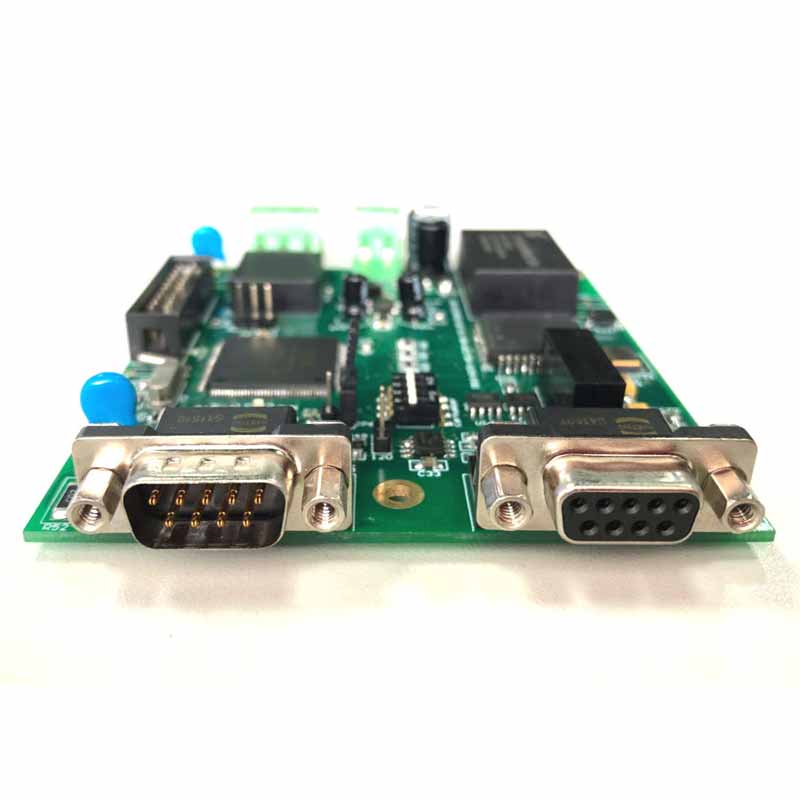

HDLC采用标准HANTING的DB9接口，其中JX5为针、JX7为孔，它们内部连线在PCB上实现。

接口的定义如图所示：

针式接口（JX5）的定义：

孔式接口（JX7）的定义：

注意：转换器作为HDLC网络终端时，需要使能120欧姆的电阻，插上跳线帽。

终端电阻跳线

3.3   指示灯说明

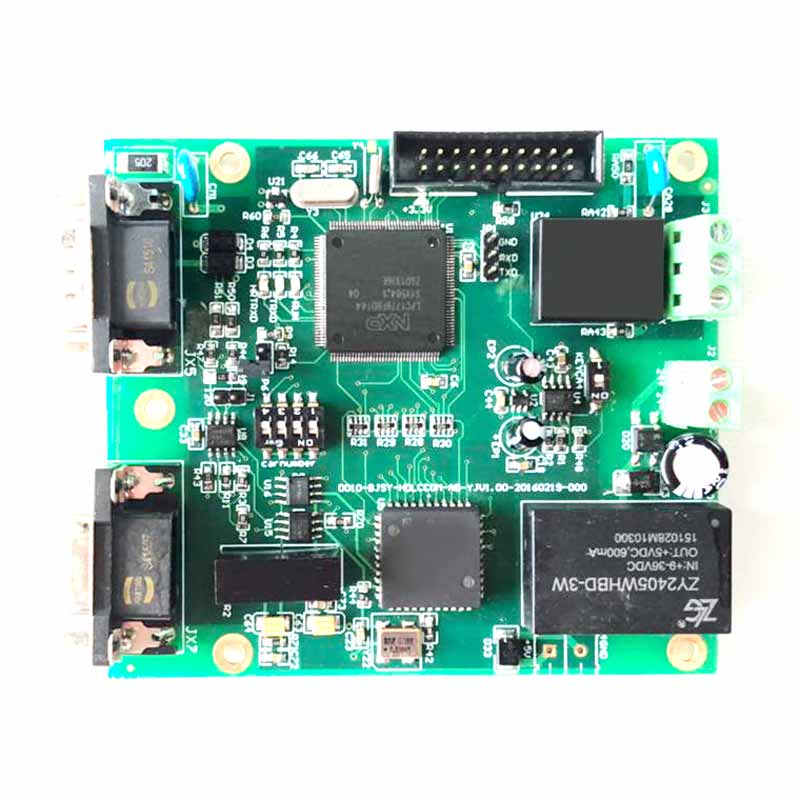

转换器的PCB上有3个LED均用来指示功能，如表所示：

指示灯定义

u HDLC符合ISO/IEC3309中的标准物理链路层协议；

u HDLC通讯速率9600/19200可选；

u HDLC同步传输采用帧同步，控制顺序为HDLC顺序，访问方式为终端登记通信/选择；

u HDLC的传送编码为NRZI；

u HDLC调制方式为基带传输；

u HDLC的错误控制是CRC-CCITT校验；

u 集成1路3线式RS-232通讯接口、或者2线式RS-485通讯接口，默认通讯速率为115200bps，其他波特率需求接受定制；

u 串行接口遵循标准ZZC协议（后面有描述），可定制Modbus/RTU协议；

u HDLC采用DC 2500V电气隔离；

u 主电源采用9-36V直流供电，功耗小于2W；

u 工作温度：-40℃ ～ +85℃

u 存储温度：-40℃ ～ +85℃

u 最大相对湿度：90%
