u 电磁兼容满足《EN 50121-3-2：2006》之规定；

u MVB的性能需通过《IEC61375-2：2007》的一致性测试。

u CAN-bus符合ISO11898-1的规范

1.   产品外观

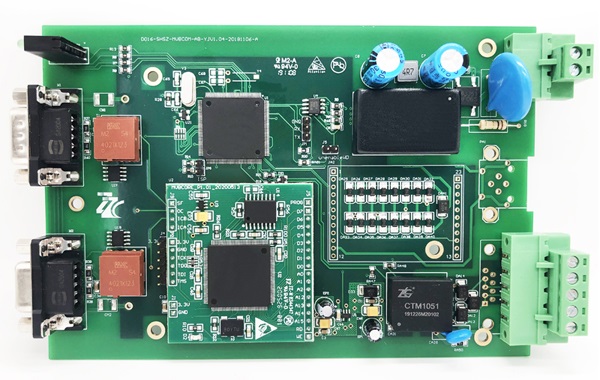

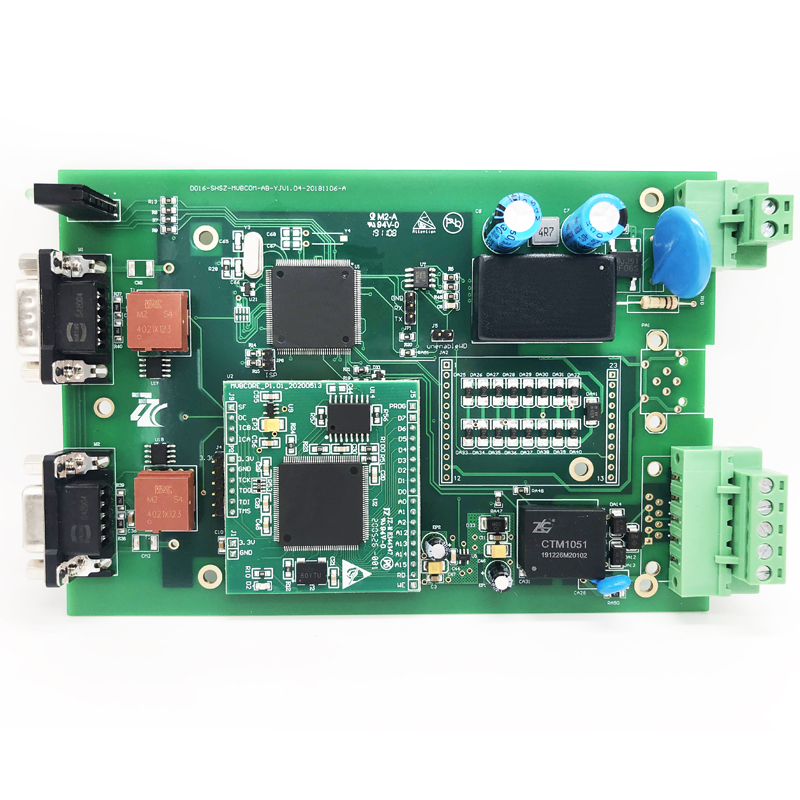

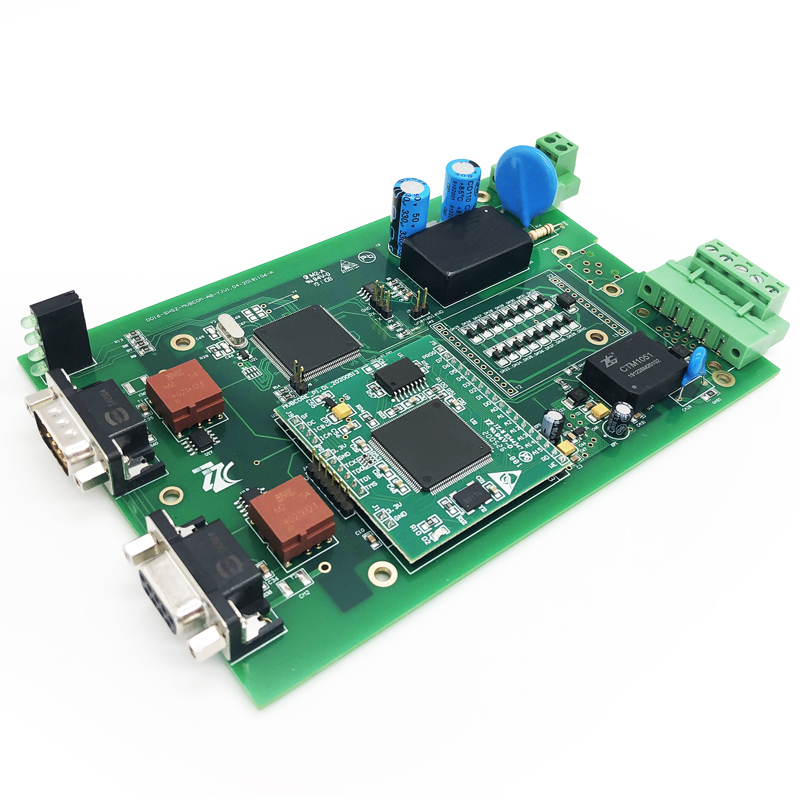

外观如下图所示:

2.   温度特性

3.   接口描述

具有两路冗余MVB接口一路CAN-bus接口，一路9-36V电源接口。其接口引脚定义如下。

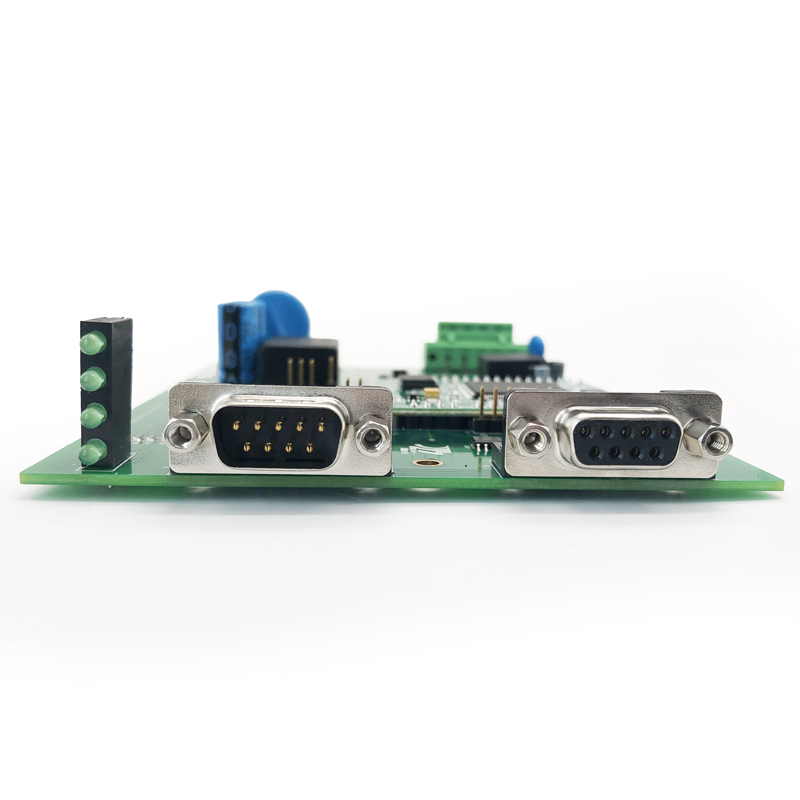

3.1   MVB接口定义

MVB采用标准HANTING的DB9接口，其中MVB-M1为针、MVB-M2为孔，MVB-M1和MVB-M2内部连线在PCB上实现。

接口的定义如图所示

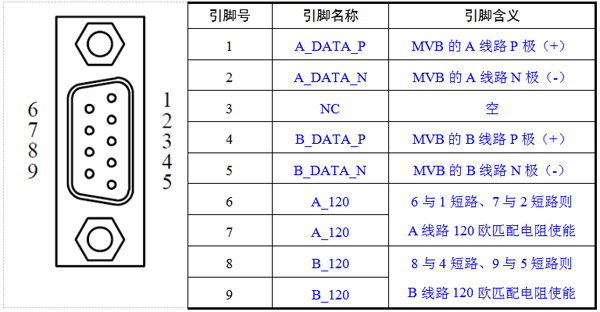

针式接口（MVB-S1）的定义：

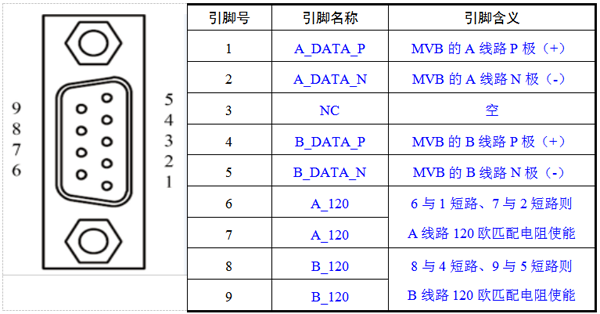

    孔式接口（MVB-S2）的定义：

注意：转换器作为MVB网络终端时，需要使能120欧姆的电阻。

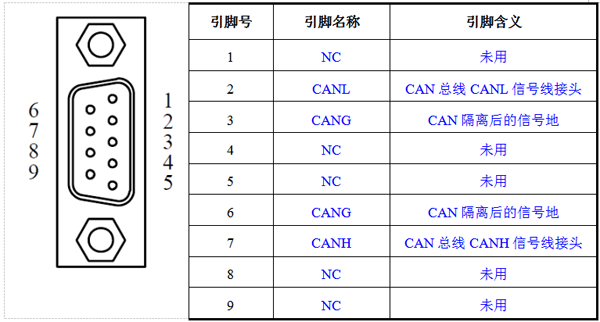

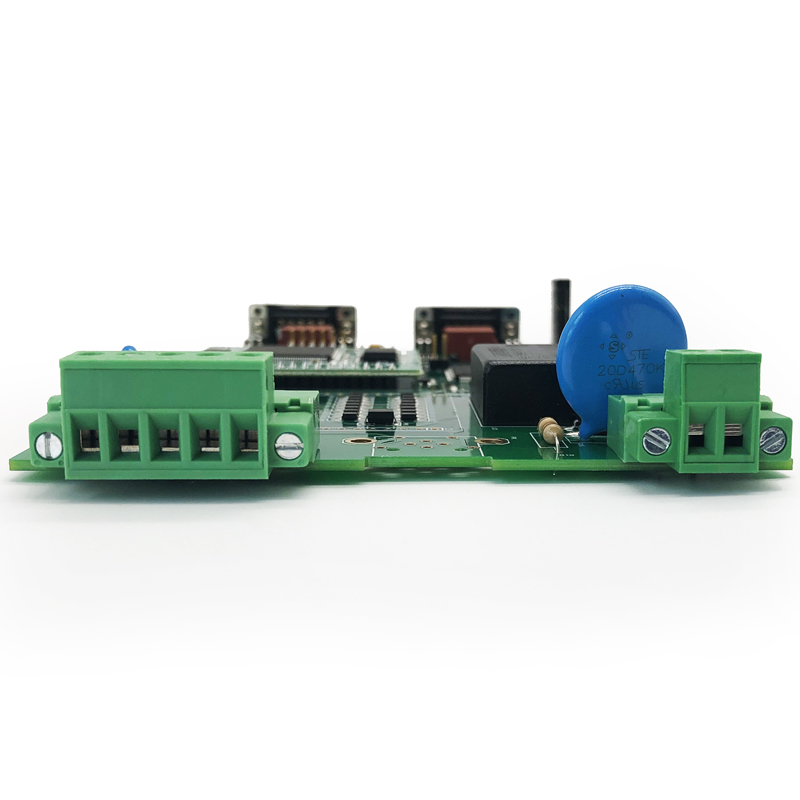

3.2   CAN接口定义

注意：内置120欧终端电阻拨开关，作为CAN网络终端时，需要使能120欧姆的电阻。

4.   指示灯说明

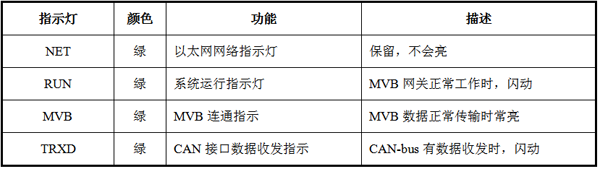

转换器上的4个LED均用来指示功能如表所示：

产品特性

u MVB符合IEC61375-1中的标准物理链路层协议，支持双冗余主备份切换；

u MVB EMD介质支持1.5Mbit/S速率，最长通讯距离200米，32个节点；

u MVB ESD+介质支持1.5Mbit/S速率，最长通讯距离20米，32个节点；

u 支持MVB过程数据传输（LPI）通讯与状态信息获取功能；

u 支持16个MVB端口（包含源端口和宿端口），16,32,64,128,256 位数据传输，每个端口均可获得刷新时间；

u 集成一路CAN2.0B接口，兼容CAN2.0A，符合ISO11898-1标准；

u CAN-bus支持250Kbps或者500Kbps波特率；

u CAN接口电气隔离：DC 2500V 或者AC 1700V；

u CAN接口采用标准CANOpen的DB9接口，符合IEC61375-3-3标准；

u 主电源采用9-36V宽压直流隔离供电，隔离耐压1500VDC，功耗1W；

u 工作温度：-40℃ ～ +85℃

u 存储温度：-40℃ ～ +85℃

u 最大相对湿度：90%
