u 电磁兼容满足《EN 50121-3-2：2006》之规定；

u CAN符合ISO11898-1的规范;

u 符合轨道交通通用标准《EN50155》和振动标准《IEC61373》

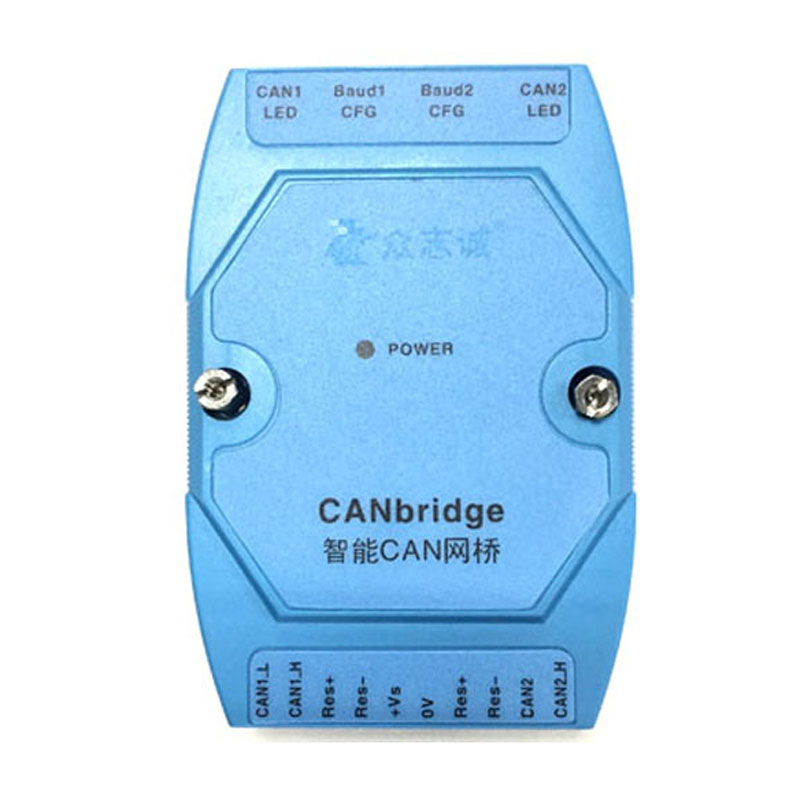

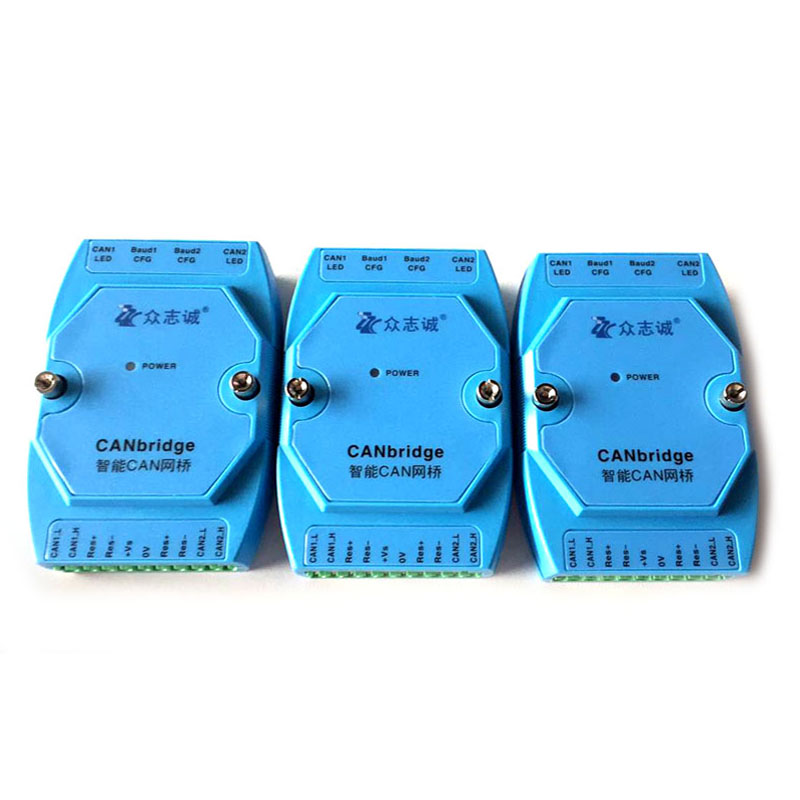

1.   产品外观

外观如下图所示:

2.   产品尺寸

3.   电气参数

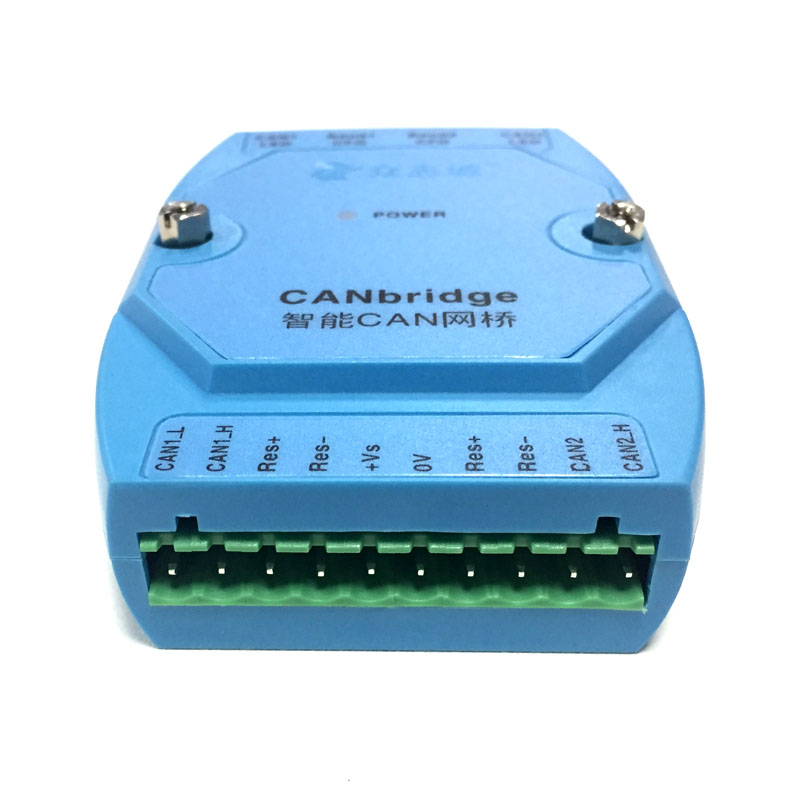

4.   引脚定义

外接接口定义如表4.1所示：

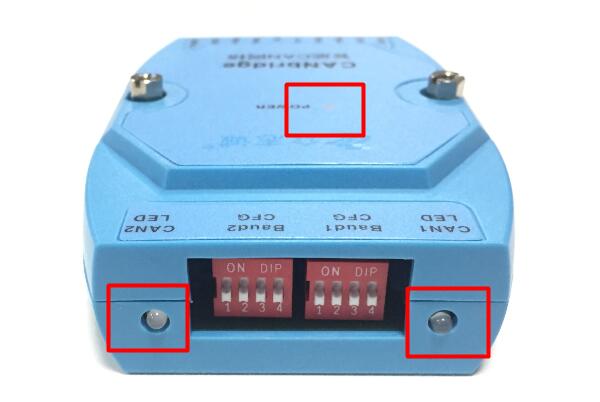

指示灯状态说明如表4.2：

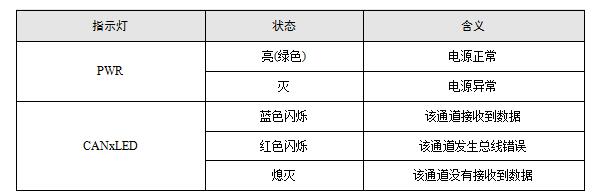

表4.2   指示灯状态说明

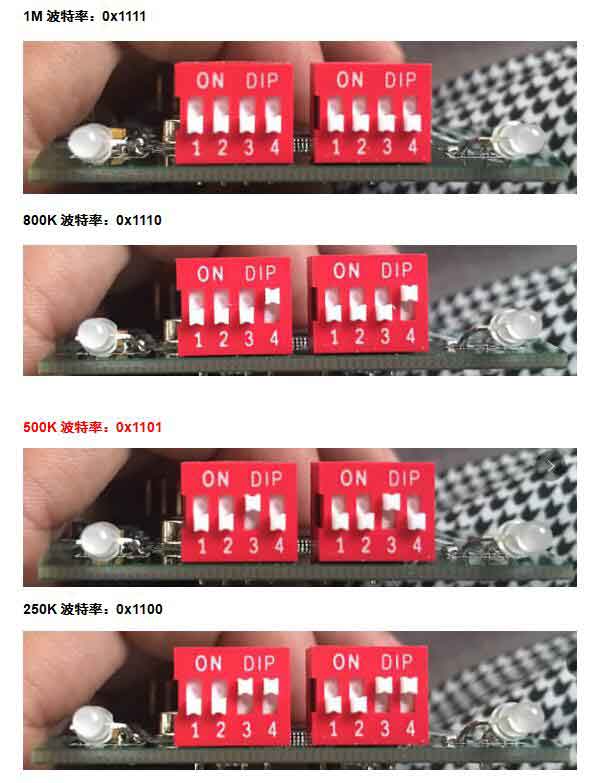

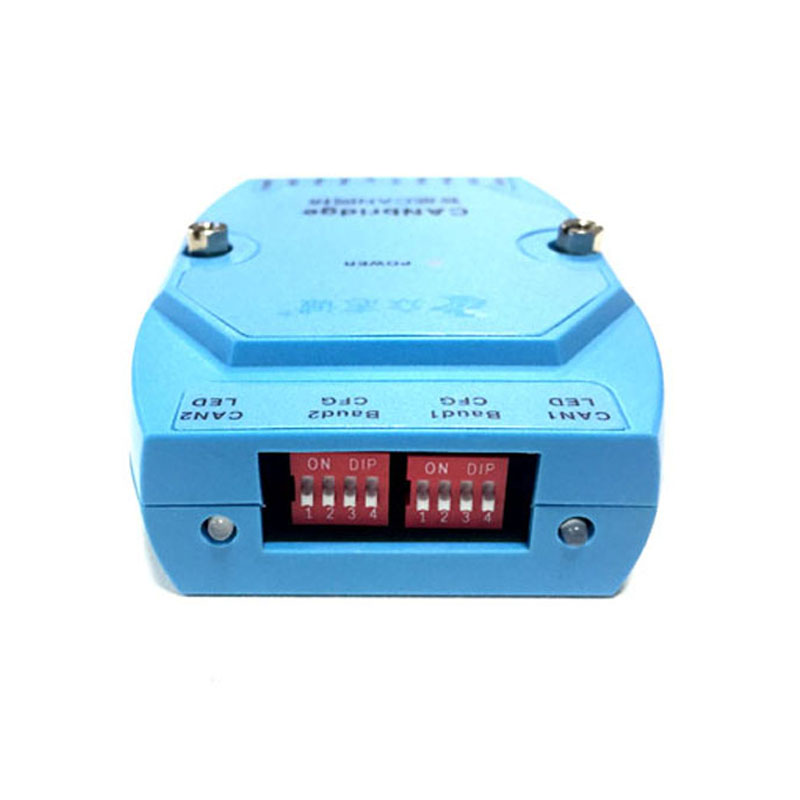

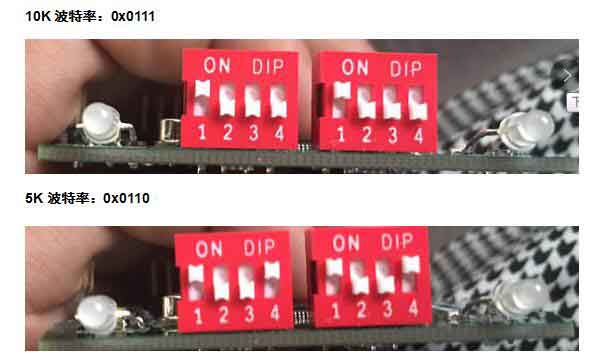

5.   波特率配置

CANBridge采用2个拨码开关分别配置两路CAN的波特率。

1.   产品特性

u 2 路完全电气隔离的CAN2.0B接口；

u 自由独立设置 2 路CAN 通道通讯波特率；

u CAN波特率支持高速40K~1Mbps，默认波特率为500Kbps；

u 采用高速微处理器，满足在大数据流量下不丢失数据帧的应用；

u 长时间发送错误会自动侦测，有效避免网络阻塞；

u 同时支持 CAN2.0A 和CAN2.0B 协议，符合ISO/DIS11898 标准；

u 2 路CAN 通道均采用高速信号隔离、DC/DC 电源隔离;

u 可选安装的外置式终端电阻；

u CAN 接口采用方便连接的开放式插座；

u 安装方式：可选标准 DIN 导轨安装或简单固定方式；

u 物理尺寸：100mm*70mm*25mm（不计算导轨安装架高度）。

u 主电源采用9-36V宽压直流隔离供电，隔离耐压1500VDC，功耗1W；

u 工作温度：-40℃ ～ +85℃

u 存储温度：-40℃ ～ +85℃

u 最大相对湿度：90%

2.   技术指标
