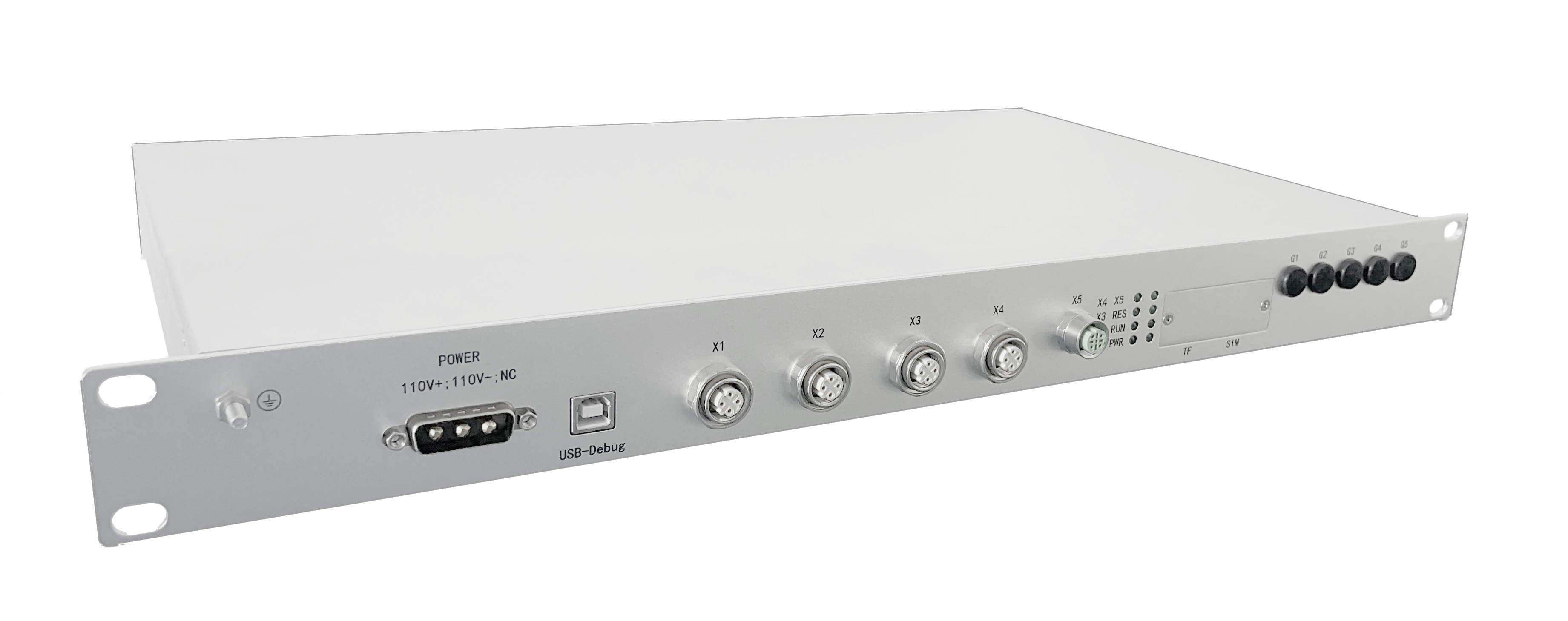

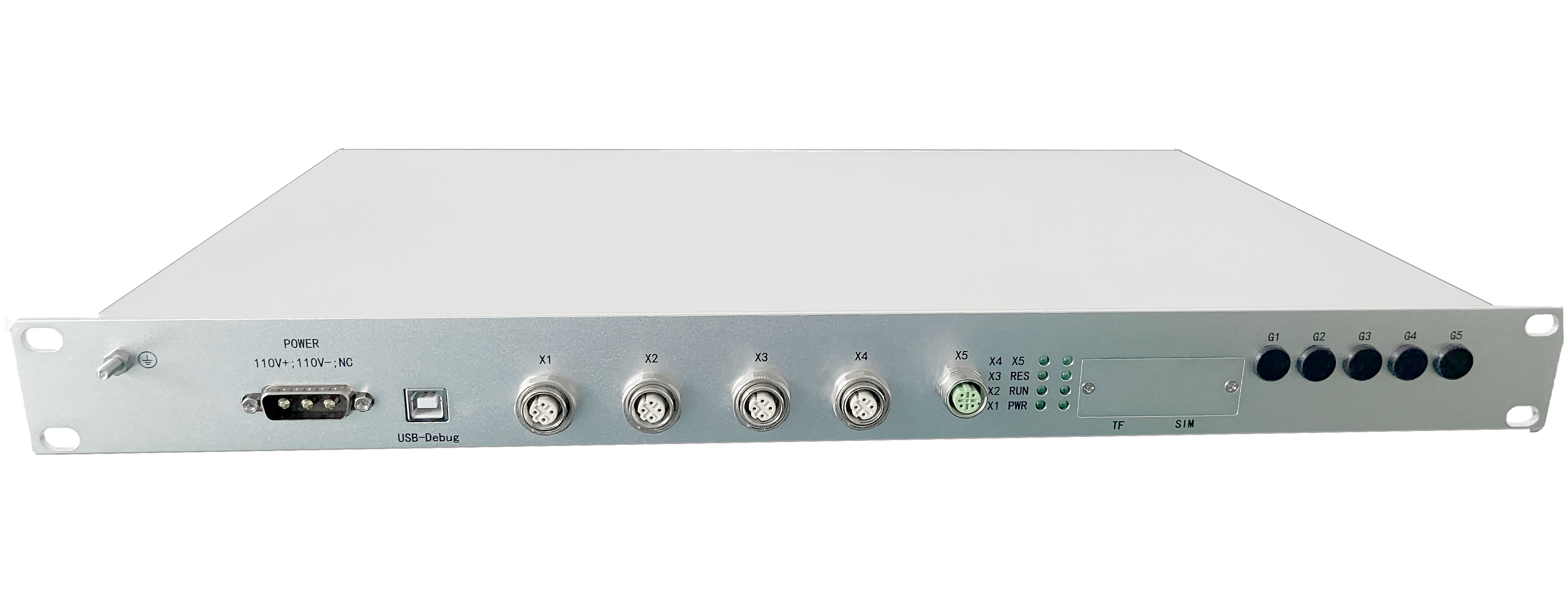

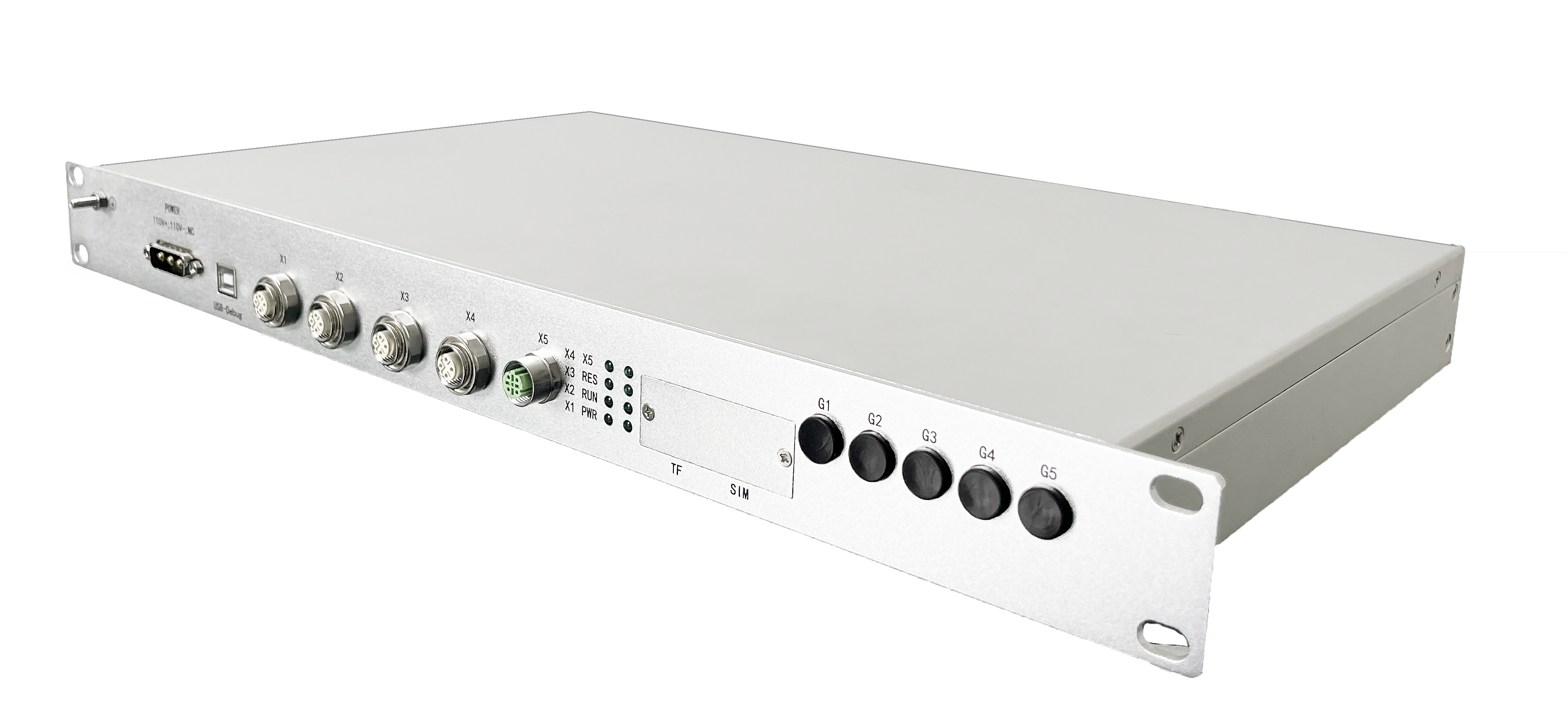

双以太网转双TRDP网关

编号D132-SHFX-TRDPDR-5NET是广州众志诚信息科技有限公司生产的双以太网转双TRDP网关，数据量大的CCU试用。
以太网默认强制全双工100Mbps。
以太网口X1作为TRDP0接口，与列车网络0连接，
以太网口X2作为TRDP1接口，与列车网络1连接，
以太网口X3作为UDP0接口，与控制器网络0连接，默认IP：192.168.20.136，默认端口6666
以太网口X4作为UDP1接口，与控制器网络1连接，默认IP：192.168.21.136，默认端口6667
以太网口X5作为UDP2接口，此网口为维护网口，默认IP：192.168.22.136，默认端口6668
4008742688
规格参数
功能特点
资料下载
订购信息

1. 硬件描述

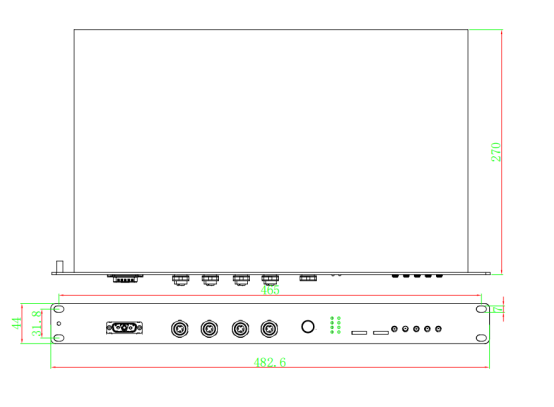

1.1 机械尺寸

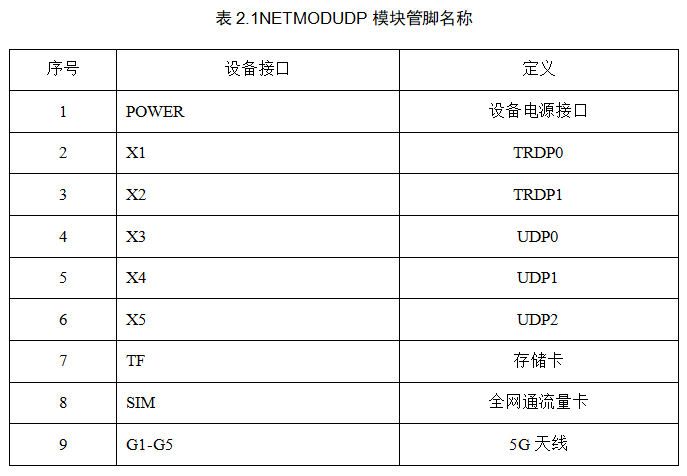

1.2 接口定义

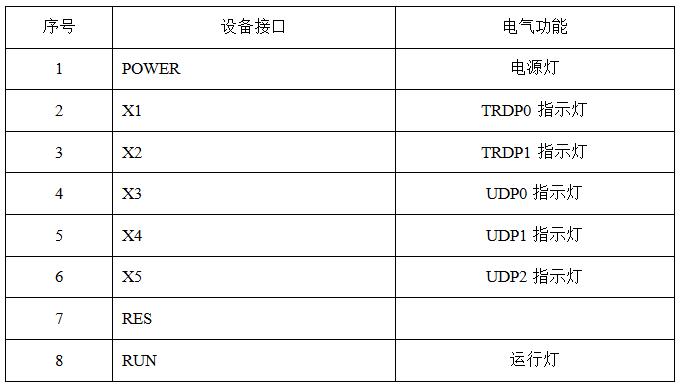

1.3 指示灯定义

1.4 底板M12以太网接口参考

以太网采用“ D”型编码的M12连接器，M12连接器具备金属屏蔽外壳。设备端采用孔式连接器， M12连接器点位定义如下所示：


2. UDP通信接配置参数

  • 通信方式：以太网UDP0 方式通信,本设备的默认IP 地址为192.168.20.136

  • 通信端口：默认使用6666 端口（源端口和目标端口均为6666）

  • 通信方式：以太网UDP1 方式通信,本设备的默认IP 地址为192.168.21.136

  • 通信端口：默认使用6667 端口（源端口和目标端口均为6667）

  • 帧格式：帧头+长度+数据；

  • MCU与TRDP模块的关系是主从关系，MCU为主，TRDP模块为从。




1. 产品特性

u 100M 强制全双工以太网接口，2KV电磁隔离，默认配置为MDI模式；

u 以太网自带隔离变压器，隔离耐压2500V；

u 以太网协议符合IEC61375-2-3与IEC61375-3-4的要求，支持TRDP协议；

u 支持TRDP过程数据（PD模式）和消息数据（MD模式），支持SDTV2安全数据；

u 以太网支持TTDB自动获取列车动态和静态拓扑；

u MAC地址全球唯一；

u 以太网支持DNS，满足通过域名实现通讯的需求；

u 支持多个TRDP模块COMID端口接收，发送报文COMID动态调整。

u 主电源采用110V供电；

u 工作温度：-40℃ ～ +85℃

u 存储温度：-40℃ ～ +85℃

u 最大相对湿度：90%

u 级别：工业级
