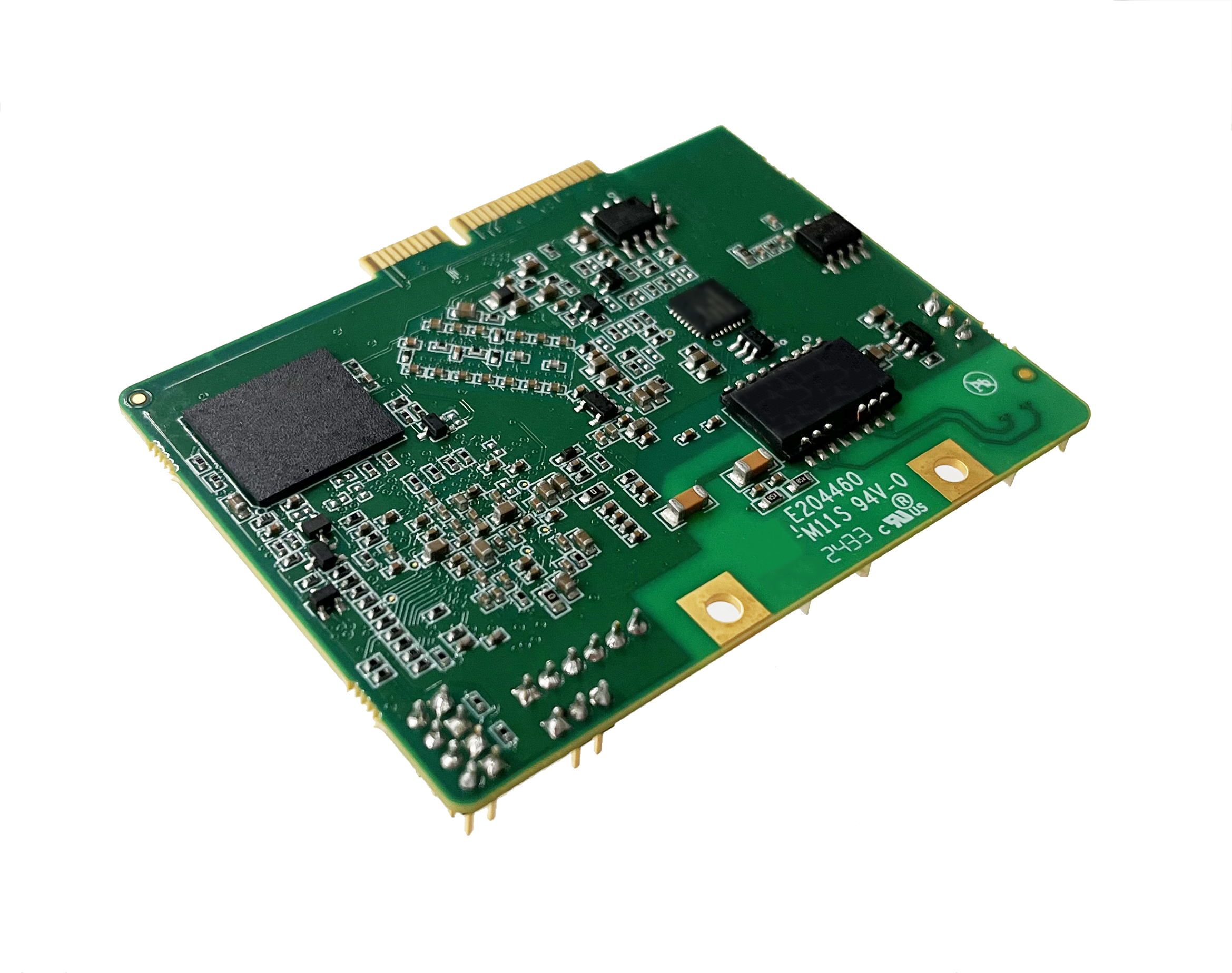

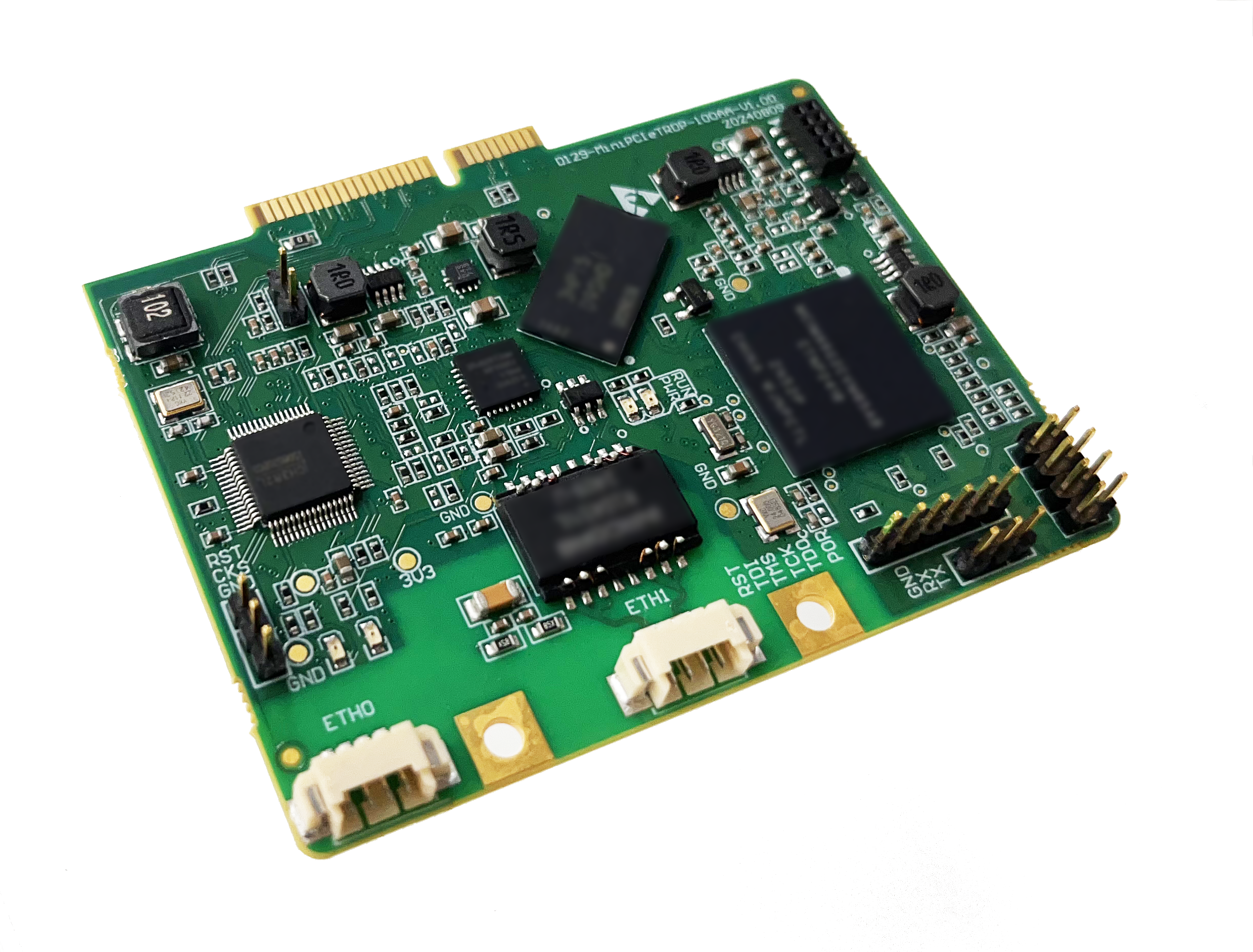

MINIPCIE转双冗余以太网TRDP模块

1. 规范引用文件

u 电磁兼容满足《EN 50121-3-2：2006》之规定；

u 以太网满足《IEC61375-2-3：2015》和《IEC61375-3-4：2014》标准；

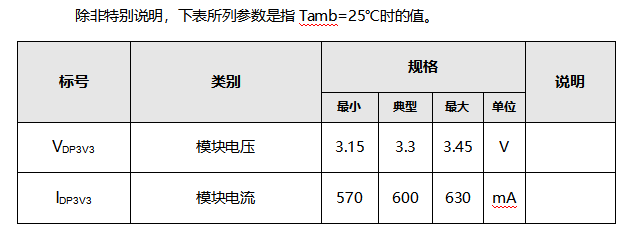

2. 静态参数

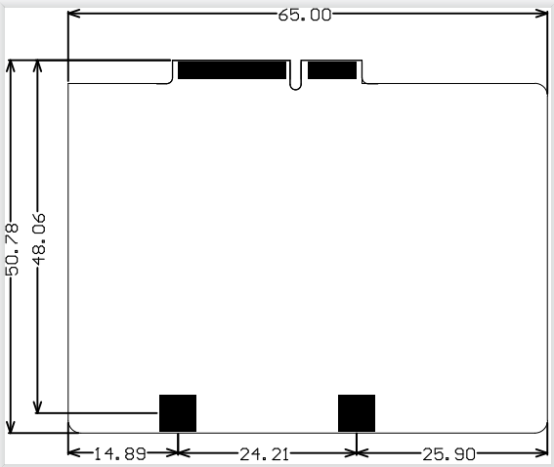

3.机械尺寸

外观尺寸如下图2.1所示。

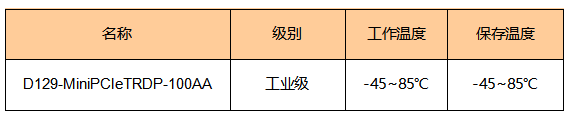

4.温度特性

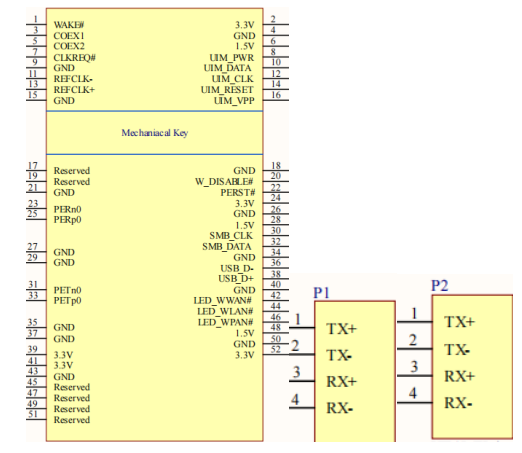

5.管脚说明

表2.1D129-MiniPCIeTRDP-100AA模块管脚名称

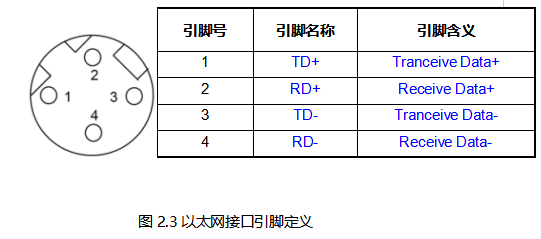

6. 底板M12以太网接口参考

以太网采用“ D”型编码的M12连接器，M12连接器具备金属屏蔽外壳。设备端采用孔式连接器， M12连接器点位定义如下所示：

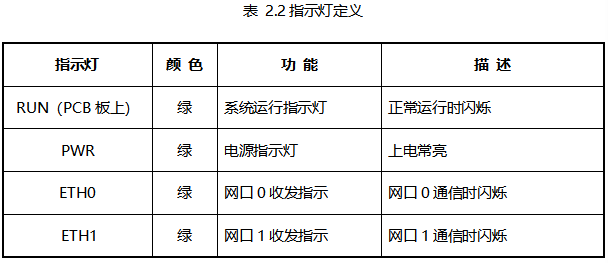

7.指示灯说明

转换器上的4个LED均用来指示功能如表2.1所示。

   1 产品特性:

u 100M 强制全双工以太网接口，2KV电磁隔离，默认配置为MDI模式；

u 以太网自带隔离变压器，隔离耐压2500V；

u 以太网协议符合IEC61375-2-3与IEC61375-3-4的要求，支持TRDP协议；

u 支持TRDP过程数据（PD模式）和消息数据（MD模式），支持SDTV2安全数据；

u 以太网支持TTDB自动获取列车动态和静态拓扑；

u MAC地址全球唯一；

u 以太网支持DNS，满足通过域名实现通讯的需求；

u 支持多个TRDP模块COMID端口接收，发送报文COMID动态调整

u 集成一路MiniPCIe 接口.

u 主电源采用3.3V直流供电，功耗小于2W；

u 工作温度：-40℃ ～ +85℃

u 存储温度：-40℃ ～ +85℃

u 最大相对湿度：90%
