双冗余以太网TRDP内的基本功能模块

D101 双冗余以太网TRDP内的基本功能模块如下图所示:

一个或两个接口的模式

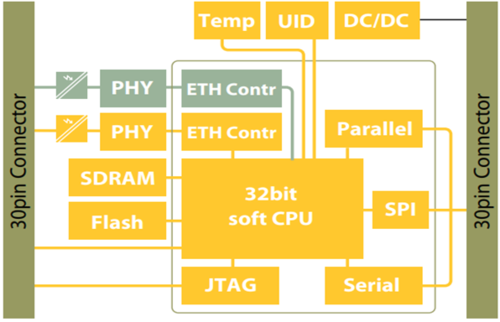

图1:TRDP模块，单/双以太网版本

三个端口交换机模式

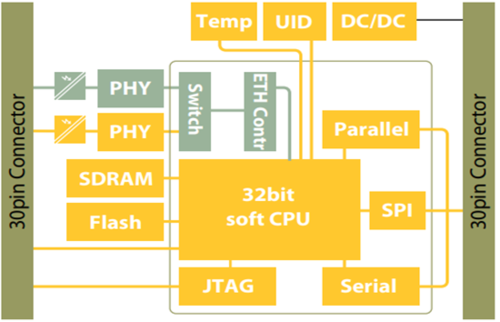

图2:TRDP功能块，三端口交换机

主机控制器

  主机接口提供了本模块与主机CPU之间的数据通信路径。

系统芯片

  SoC (系统芯片)包含了本地微处理器和所有相关的逻辑电路，如MVB控制器、内存控制器、主机接

口控制器等。该组件是作为一个可编程逻辑设备来实现的。这确保了控制器规格的灵活变化，硬件生

产后的bug修复，以及未来对新硅技术的可移植性。
