TRDP网关系列一

发表时间:2022-12-14 16:32


TRDP

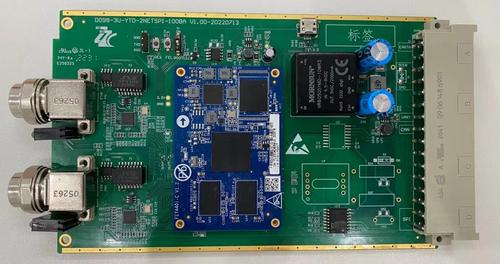

产品型号:D098-3U-YTD-2NETSPI-100BA   3U双冗余以太网TRDP-SPI模块

本产品是广州众志诚信息科技有限公司生产的 3U 型双冗余以太网 TRDP 模块转 SPI 接口系列协议转换模块。

以太网默认强制全双工 100Mbps

以太网口 0 和以太网 1 作为 TRDP 接口,与列车网络连接,

SPI 口与用户设备的连接使用的最高通信速率为 2.25Mbps

产品特性

2 100M 强制全双工以太网接口,2KV 电磁隔离,默认配置为 MDI 模式;

以太网自带隔离变压器,隔离耐压 2500V

以太网协议符合 IEC61375-2-3 IEC61375-3-4 的要求,支持 TRDP 协议;

支持 TRDP 过程数据(

PD 模式)和消息数据(MD 模式),支持 SDTV2 安全数据;

以太网支持 TTDB 自动获取列车动态和静态拓扑;

MAC 地址全球唯一;

以太网支持 TSN-DNS,满足通过域名实现通讯的需求;

支持 4-32 TRDP 模块 COMID 端口接收,发送报文 COMID 动态调整。

SPI 固定为网卡与用户主控板(

PLC 或者控制器 MCU)之间通过 SPI 进行通信,客户

主控设备(MCU)为主,本网卡为从。

SPI 限定工作在模式 0(CPOLCPHA 均为 0)数据长度限定为 8 位,MSB 高位先传输;

SPI 协议转换最高通信速率为 2.25Mbps

主电源采用 5V 供电;

工作温度:-40℃ ~ +85

存储温度:-40℃ ~ +85

最大相对湿度:90%

1.3 规范引用文件

电磁兼容满足《EN 50121-3-22006》之规定;

以太网满足《

IEC61375-2-32015》和《IEC61375-3-42014》标准;

TRDP网关

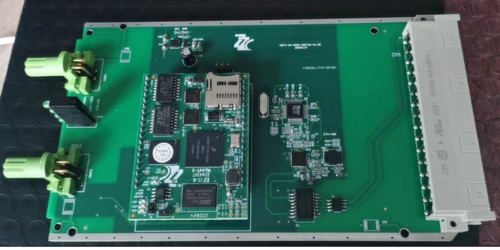

产品型号:D072-3U-HZZC-3NETAC   3U双冗余以太网TRDP-SPI模块

本产品是广州众志诚信息科技有限公司生产的双冗余以太网 TRDP 模块转以太网 UDP

接口系列协议转换模块。

以太网默认强制全双工 100Mbps

以太网口 0 和以太网 1 作为 TRDP 接口,与列车网络连接,

以太网口 2 与用户设备的连接使用 UDP 通信方式,默认使用 6666 的通信端口进行数据

包的收发通信。

本模块还提供基于 TRDP 网络的端口映射功能,用户使用本模块在 TRDP 网络可以按

UDP 通信方式直接与另外的设备进行 UDP 通信。

3 100M 强制全双工以太网接口,2KV 电磁隔离,默认配置为 MDI 模式;

以太网自带隔离变压器,隔离耐压 2500V

以太网协议符合 IEC61375-2-3 IEC61375-3-4 的要求,支持 TRDP 协议;

支持 TRDP 过程数据(

PD 模式)和消息数据(MD 模式),支持 SDTV2 安全数据;

以太网支持 TTDB 自动获取列车动态和静态拓扑;

MAC 地址全球唯一;

以太网支持 DNS,满足通过域名实现通讯的需求;

支持 4-32 TRDP 模块 COMID 端口接收,发送报文 COMID 动态调整。

主电源采用 5V 供电;

工作温度:-40℃ ~ +85

存储温度:-40℃ ~ +85

最大相对湿度:90%

1.3 规范引用文件

电磁兼容满足《EN 50121-3-22006》之规定;

以太网满足《

IEC61375-2-32015》和《IEC61375-3-42014》标准;




TRDP网卡


产品型号:D032-SHFX-NETCANCOM-200C

TRDP-CAN/232/485网关,可以非常方便地接入列车TRDP网络,具备如下特点:

支持最新标准IEC61375-2-3协议,以及目前国内所有车厂的TRDP应用层协议,通过了一致性测试;

提供CAN/232/485接口,可以通过网关自带的TF卡进行数据存储;

用户通过ZZC TRDP协议对网卡进行配置和TRDP数据收发。

具备路由器功能,可以按照UDP通信方式与其它设备进行UDP通信;

9~36V供电,温度范围-40~85℃;

现在批量给250KM标准动车组、下一代地铁等供货。



TRDP网卡产品


TRDP-CAN网关,可以非常方便地接入列车TRDP网络,具备如下特点:

TRDP接口支持最新标准IEC61375-2-3协议,以及目前国内所有车厂的TRDP应用层协议,通过了一致性测试;

用户接口:网关自带的TF卡进行数据存储;

用户通过ZZC TRDP协议对网卡进行配置和TRDP数据收发。

具备路由器功能,网关可以按照UDP通信方式直接与另外的设备进行UDP通信;

5V供电,温度范围-40~85℃;

现在批量给下一代地铁、城际车供货。

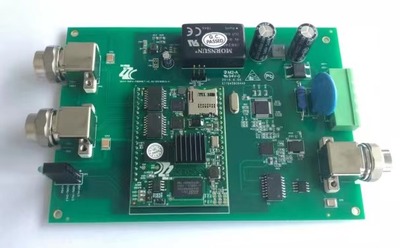

TRDP简介

型号为:D044-SHFX-TRDPNET-300A

本产品是广州众志诚信息科技有限公司生产的双冗余以太网 TRDP 模块转以太网 UDP

接口系列协议转换模块。

以太网默认强制全双工 100Mbps

以太网口 0 和以太网 1 作为 TRDP 接口,与列车网络连接,

以太网口 2 与用户设备的连接使用 UDP 通信方式,默认使用 6666 的通信端口进行数据

包的收发通信。

本模块还提供基于 TRDP 网络的端口映射功能,用户使用本模块在 TRDP 网络可以按

UDP 通信方式直接与另外的设备进行 UDP 通信



TRDP网关系列


产品型号:D085-JH3U-MVBNETCOM-AA3U型Modbus转TRDP&MVB网关设备

MVBNETCOM 系列是广州众志诚信息科技有限公司生产的以太网TRDP&MVB 转串行接口

系列协议转换模块。可以将以太网 M12 接口或者 MVB EMD 接口接口转换为 RS232

RS485ModBus 协议)。

以太网为 M12 接口,100MbpsMVB 为标准 1.5MbpsRS232/RS485 默认波特率为

115200bps,其它波特率需求要提出定制服务。

MVB 为标准默认为 EMD 介质接口,如果需要 ESD+介质接口,需要提出定制服务。支

MVB 从设备协议,可以完成 LPI 过程数据传输。
