D101-嵌入式双冗余以太网TRDP转SPI

知道Duagon爆款产品D013E的同行一定要来了解一下众志诚的D101-TR-TR-N-M-P模块，其实现了D013所有的功能。

1.
功能简介

1.1
概述

D101-TR-TR-N-M-P模块是广州众志诚信息科技有限公司生产的以太网&TRDP模块转SPI串行接口系列协议转换模块。

以太网默认强制全双工100Mbps。

以太网口0作为TRDP0接口，与列车网络0连接，

以太网口1作为TRDP1接口，与列车网络1连接。

SPI口与用户设备的连接使用的最高通信速率为
2.25Mbps。型号如表所示。

1.2
产品特性

u2路100M
强制全双工以太网接口，2KV电磁隔离，默认配置为MDI模式；

u以太网自带隔离变压器，隔离耐压2500V；

u以太网协议符合IEC61375-2-3与IEC61375-3-4的要求，支持TRDP协议；

u支持TRDP过程数据（PD模式）和消息数据（MD模式），支持SDTV2安全数据；

u以太网支持TTDB自动获取列车动态和静态拓扑；

uMAC地址全球唯一；

u以太网支持TSN-DNS，满足通过域名实现通讯的需求；

u支持4-32个TRDP模块COMID端口接收，发送报文COMID动态调整。

uSPI固定为网卡与用户主控板（PLC或者控制器MCU）之间通过SPI进行通信，客户主控设备（MCU）为主，本网卡为从。

uSPI
限定工作在模式0(CPOL、CPHA均为0)数据长度限定为
8
位，MSB
高位先传输；

uSPI协议转换最高通信速率为
2.25Mbps；

u主电源采用3.3V供电，电流最大800mA；

u工作温度：-40℃
～
+85℃

u存储温度：-40℃
～
+85℃

u最大相对湿度：90%

1.3
规范引用文件

u电磁兼容满足《EN 50121-3-2：2006》之规定；

u以太网满足《IEC61375-2-3：2015》和《IEC61375-3-4：2014》标准；

2.
硬件描述

2.1
电气参数

除非特别说明，下表所列参数是指Tamb=25℃时的值。

2.2
接口描述

2.2.1
引脚定义

用户使用的引脚为2对标准2.54mm间距的30PIN圆孔排针（针直径0.7mm），分布在板子两侧如图
2.1所示。

图

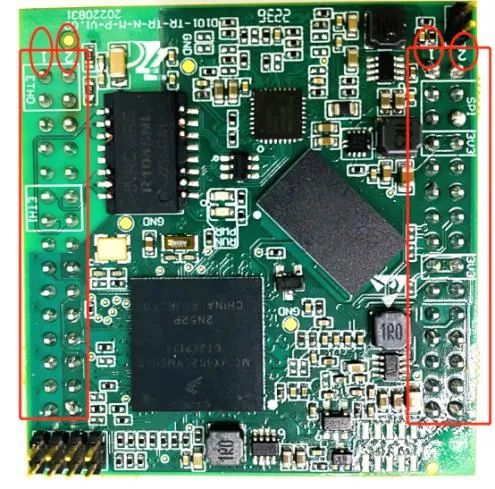

2.1用户接口排针

其管脚定义从正面看如图所示。

2.2.2
机械尺寸

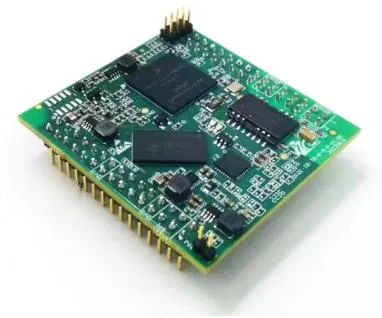

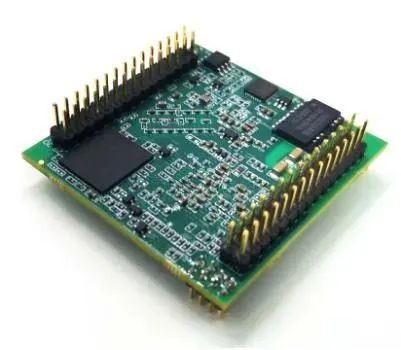

产品实物照片

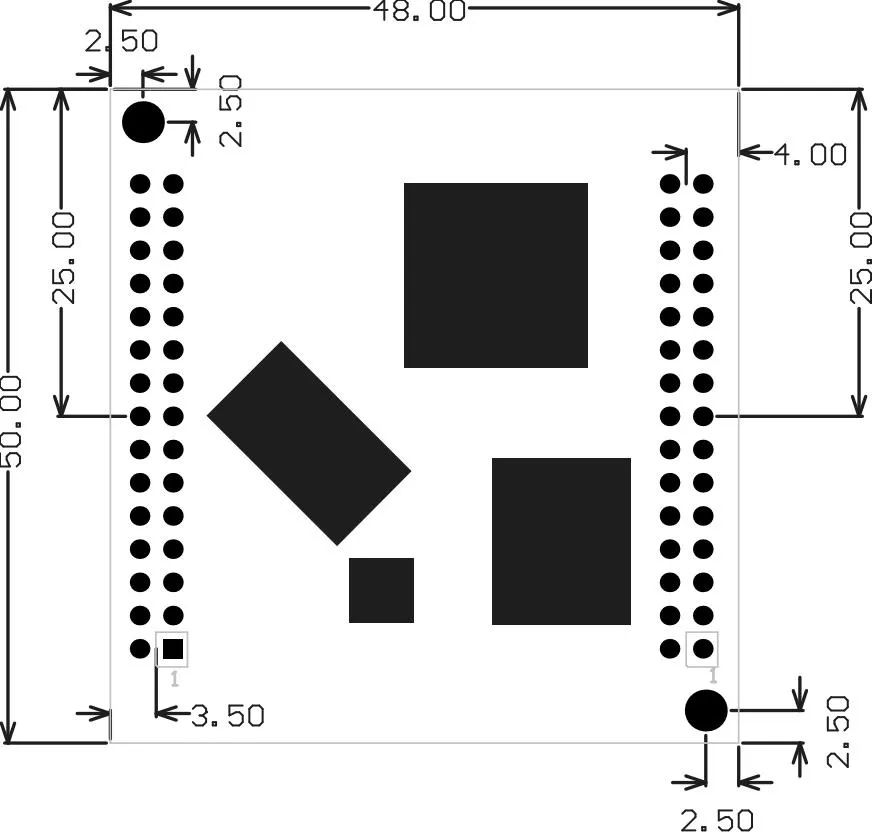

图2.2D101-TR-TR-N-M-P模块俯视图及机械尺寸（单位：mm）

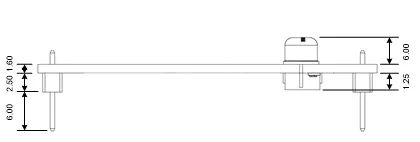

图2.2D101-TR-TR-N-M-P模块恻视图及机械尺寸（单位：mm）

2.2.3
底板M12以太网接口参考

以太网采用“
D”型编码的M12连接器，M12连接器具备金属屏蔽外壳。设备端采用孔式连接器，
M12连接器点位定义如下所示：

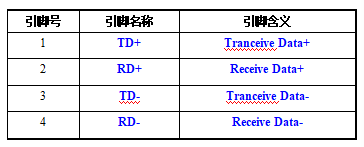

图2.3以太网接口引脚定义
