高速嵌入式UART&SPI转MVB从站网卡

u电磁兼容满足《EN 50121-3-2：2006》之规定。

uMVB的性能需通过《IEC61375-2：2007》的一致性测试。

1.产品外观

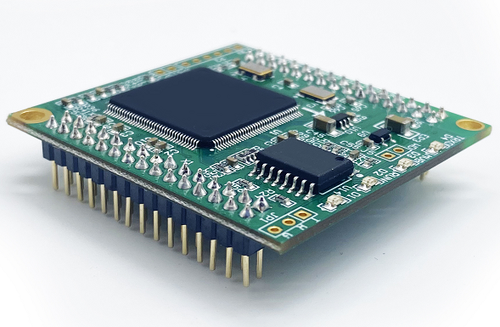

外观如下图所示：

图
1.1外观

2.接口描述

2.1引脚定义

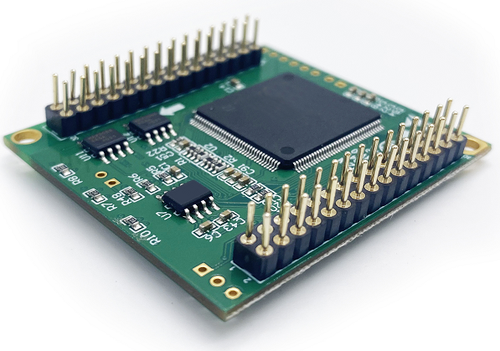

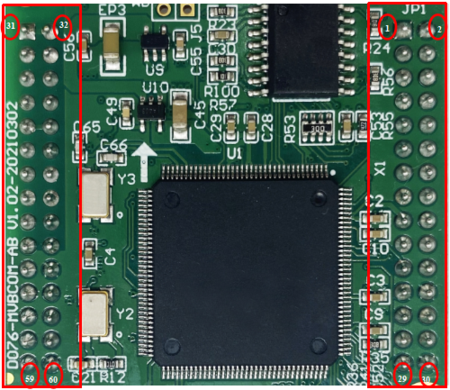

用户使用的引脚为2对标准2.54mm间距的30PIN圆孔排针（针直径0.7mm），分布在板子两侧如图2.1所示。

图
2.1用户接口排针

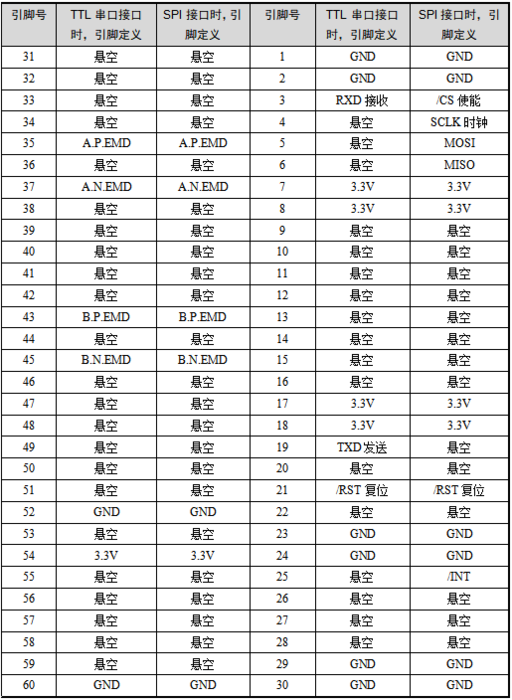

其管脚定义从正面看如图所示。

3.MVB接口推荐电路

模块上的MVB为原始的MVB信号，虽然已经自带收发器，但如果需要接入列车总线，为了避免损坏，还需要在底板进行隔离电路处理。

3.1EMD介质的接口推荐设计电路

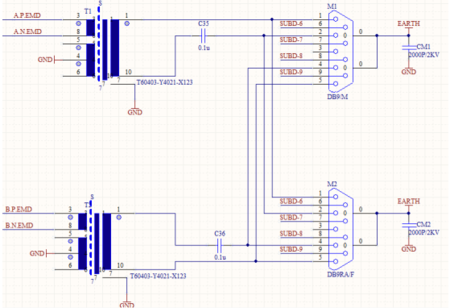

EMD介质接口设计时，推荐使用T60403-Y4021-X123的隔离变压器进行信号隔离，电路如图所示。

图
3.1.1
EMD介质外围电路设计

对外接口推荐接口采用标准HANTING的DB9接口，其中MVB-S1为针、MVB-S2为孔，MVB-S1和MVB-S2内部连线在PCB上实现。

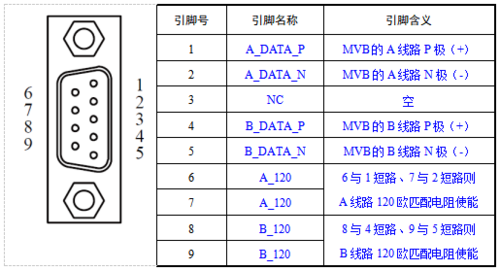

接口的定义如图所示

针式接口（MVB-S1）的定义：

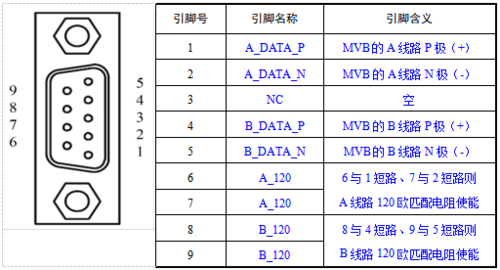

孔式接口（MVB-S2）的定义：

注意：转换器作为MVB网络终端时，需要使能120欧姆的电阻

3.2ESD+介质的接口推荐设计电路

由于模块上已经有收发器，所以ESD+的隔离必须要在用户MCU和模块连接的串口或者SPI上来做，这里以串口为例。有如下电路图。

图
3.2.1
ESD+介质时在串口端进行的隔离设计

然后在MVB端直接将信号接入总线上的DB9中。

图
3.2.2
ESD+介质时的接口设计

4.指示灯说明

转换器上的4个LED均用来指示功能如表4.1所示。

表
4.1指示灯定义
