MVB网卡系列产品一

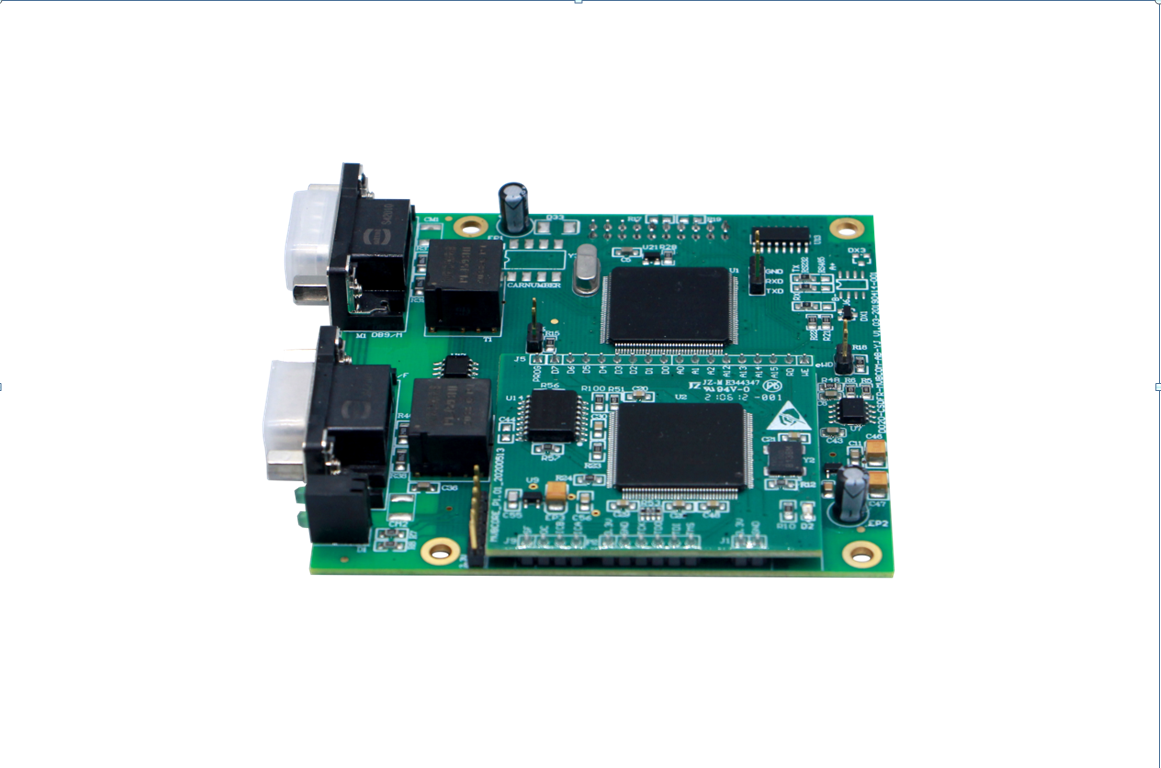

嵌入式串口转MVB从站网卡-D020-CSDFR-MVBCOM-AA

嵌入式MVB网卡系列，可以集成到用户的电路板上，具备如下特点：

可作为MVB从设备接入MVB网络；

MVB接口支持标准IEC61375-1，自带双线冗余功能，支持EMD/ESD+接口，通过一致性测试；

提供TTL/RS232/485接口与用户的主控制器连接；

通过ZZCMVB协议，或者自定义协议对网卡进行配置和MVB数据收发；

5V供电，温度范围-40~85℃。

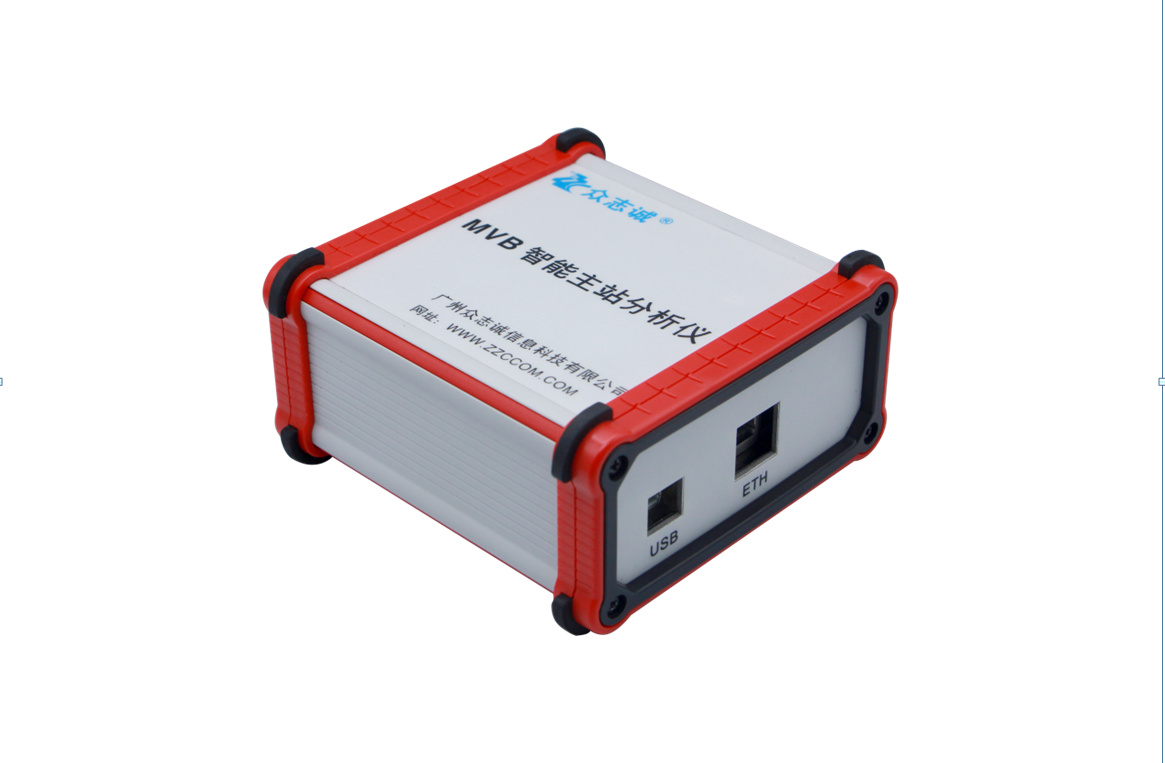

广州众志诚信息科技有限公司自主研发的MVB智能主站分析仪，具备强大的分析功能：

可作为MVB主设备与从设备进行地址和端口搜索、数据通信、状态字获取等；

可作为MVB网络监控设备，对MVB网络进行数据捕获、记录、分析，运行时不影响原有网络通信。

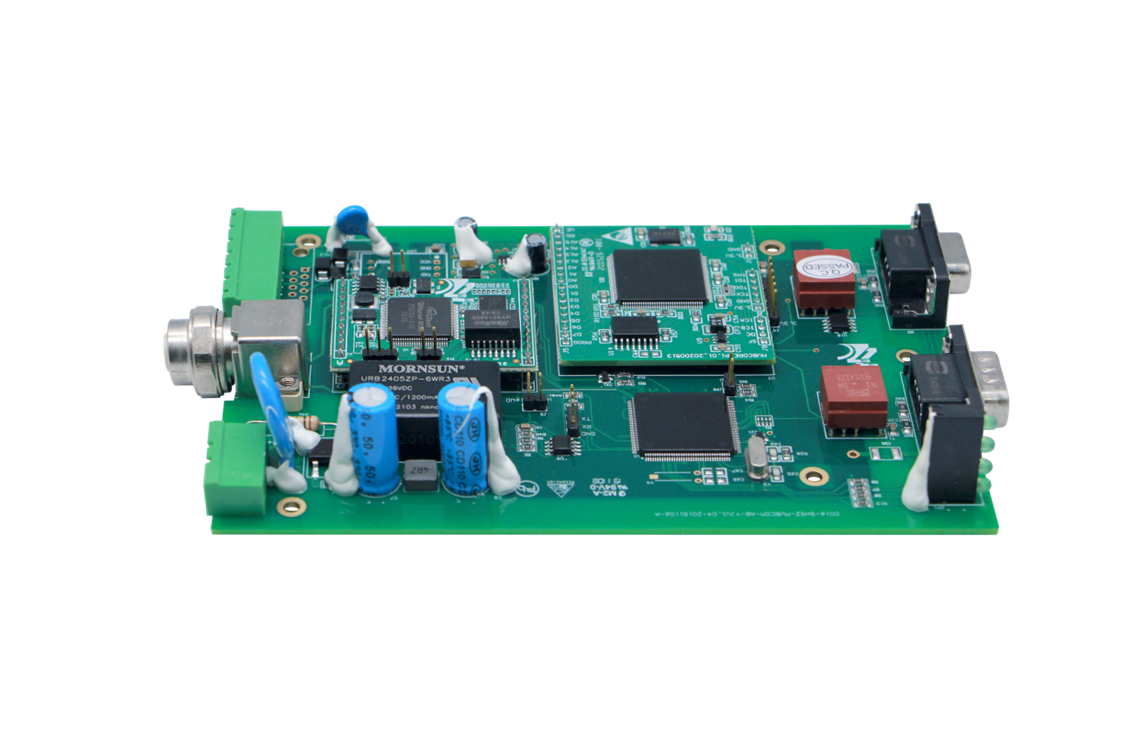

通用MVB网卡系列，是目前销量最高的MVB从站卡，具备如下特点：

可作为MVB从设备接入MVB网络；

MVB接口支持标准IEC61375-1，自带双线冗余功能，支持EMD/ESD+接口，通过一致性测试；

提供RS232/485接口与用户的主控制器连接；

通过Modbus/RTU协议，或者自定义协议对网卡进行配置和MVB数据收发；

9~36V供电，温度范围-40~85℃。

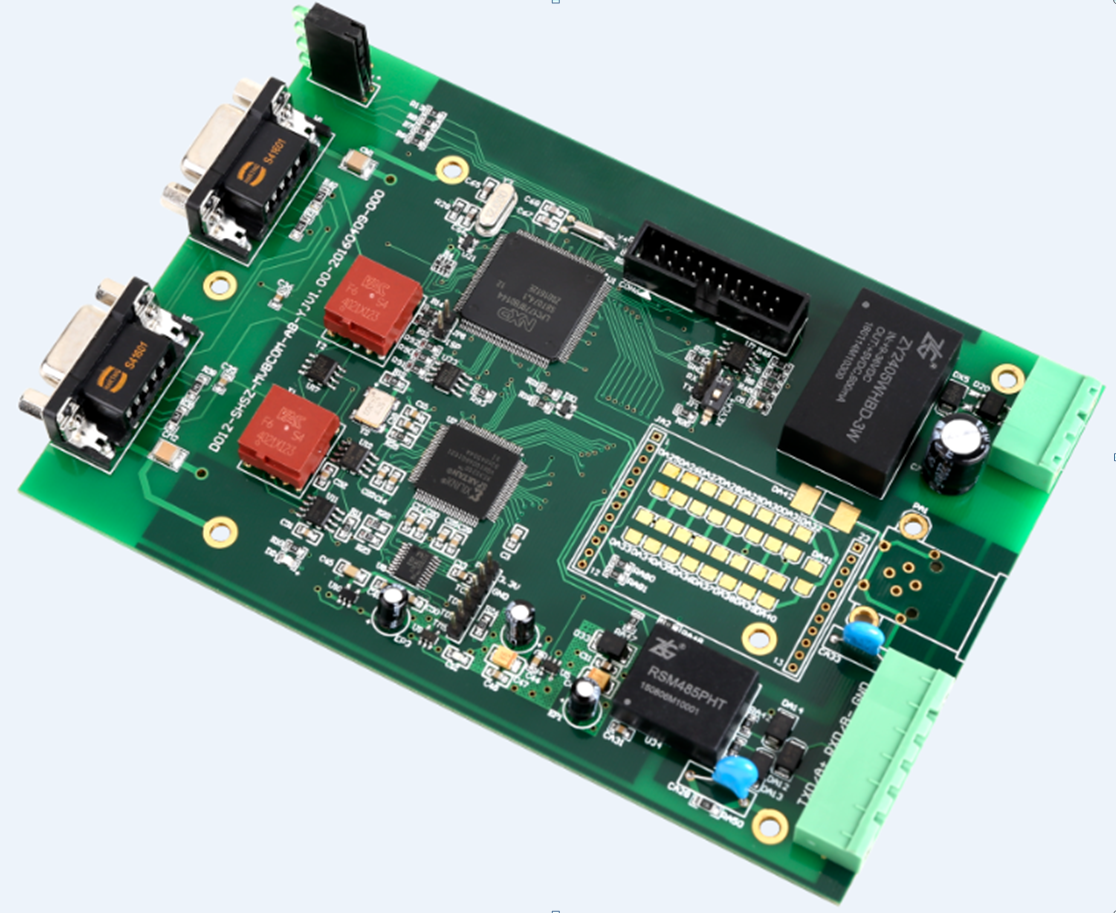

通讯Modbus转MVB从站网卡-D016-SHSZ-MVBCOM-AB-NET

MVBCAN系列是广州众志诚信息科技有限公司生产的MVB从站网卡。可通过CAN-bus对MVB进行数据发送与接收。CAN波特率为250k或者500K可选择，MVB为标准默认为EMD介质接口，如果需要ESD+介质接口，需要提出定制服务。支持MVB从设备协议，可以完成LPI过程数据传输。支持Win2000/XP/WIN7/WIN8/WIN10等任意操作系统，也支持Linux操作系统。提供了统一的应用程序编程接口协议，方便用户进行应用程序开发。

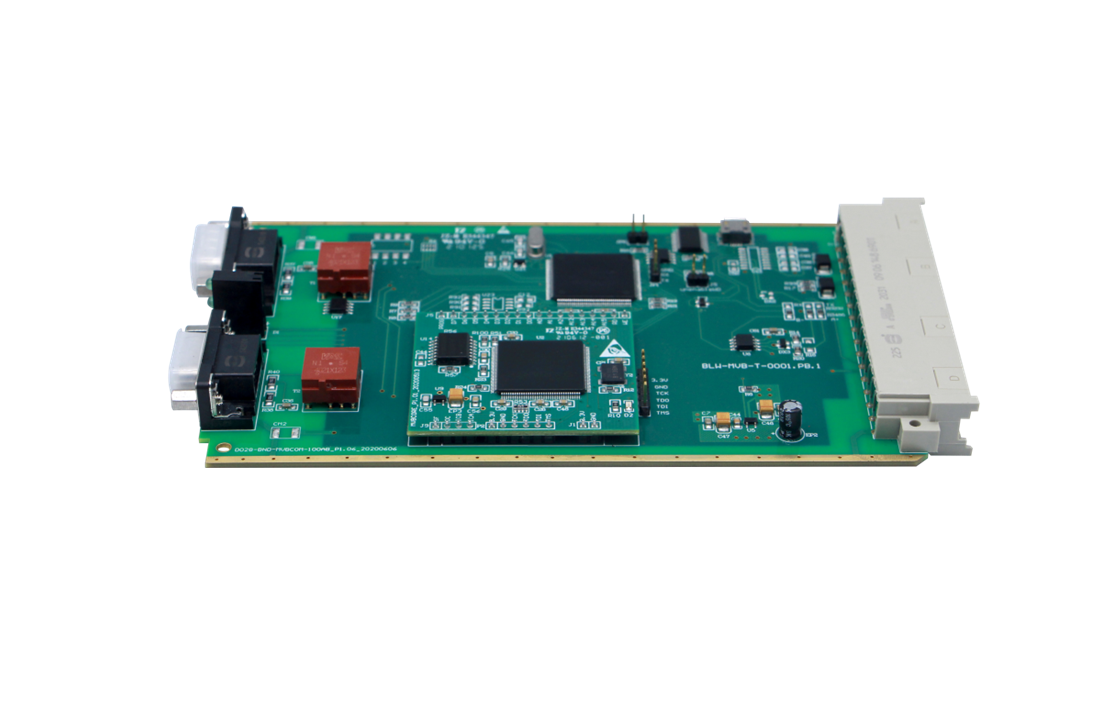

3U插卡式串口转MVB从站网卡-D028-BND-MVBCOM-100AA

产品特点

MVB符合IEC61375-1中的标准物理链路层协议，支持双冗余主备份切换；

MVB EMD介质支持1.5Mbit/S速率，最长通讯距离200米，32个节点；

MVB ESD+介质支持1.5Mbit/S速率，最长通讯距离20米，32个节点；

支持MVB过程数据传输（LPI）通讯与状态信息获取功能；

默认支持60个MVB端口（包含30个源端口和30个宿端口），最大可定制200个端口；

MVBCOM 紧凑型系列是广州众志诚信息科技有限公司生产的MVB 转串行接口系列协

议转换模块。可以将 MVB 的 EMD 接口转换为 TTL 串口。

TTL默认波特率为115200bps，其他波特率需求要提出定制服务，默认协议为ZZC协议。

MVB 为标准默认为 EMD 介质接口。支持 MVB 从设备协议，可以完成 LPI 过程数据传

输

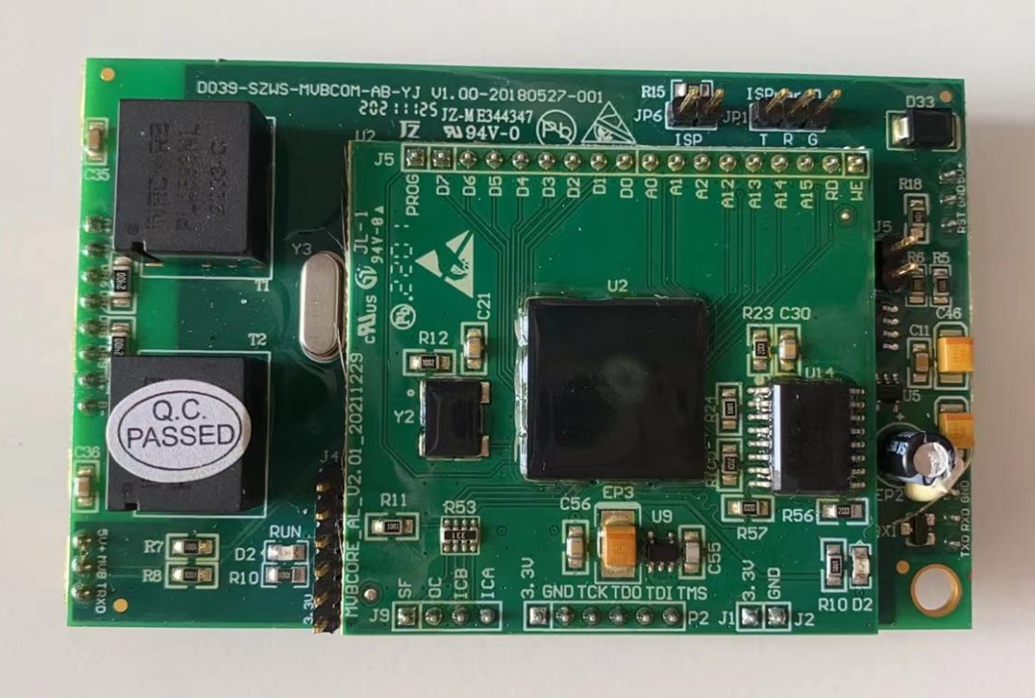

MVB网卡型号D039-SZWS-MVBCOM-AB

◆ MVB 符合 IEC61375-1 中的标准物理链路层协议，支持双冗余主备份切换；

◆ MVB EMD 介质支持 1.5Mbit/S 速率，最长通讯距离 200 米，32 个节点；

◆ 支持 MVB 过程数据传输（LPI）通讯与状态信息获取功能；

◆ 支持 60 个 MVB 端口（包含 30 个源端口和 30 个宿端口），16,32,64,128,256 位数据传

输，每个端口均可获得刷新时间；

◆ 集成 1 路 TTL 电平串口，默认通讯速率为 115200bps，其他波特率需求接受定制；

◆ 串行接口遵循标准 ZZC 协议（后面有描述）；

◆ MVB 采用 DC 2500V 电气隔离；

◆ 主电源采用 5V 直流供电，功耗小于 2W；

◆ 工作温度：-40℃ ～ +85℃

◆ 存储温度：-40℃ ～ +85℃

◆ 最大相对湿度：90%

1.4 规范引用文件

◆ 电磁兼容满足《EN 50121-3-2：2006》之规定。

◆ MVB 的性能需通过《IEC61375-2：2007》的一致性测试
