通用以太网转MVB从站网卡

MVBNET系列是广州众志诚信息科技有限公司生产的MVB转串行接口系列协议转换模块。可以将MVB的EMD接口或者ESD+接口转换为以太网。
以太网默认波特率为38400bps,其他波特率需求要提出定制服务,默认协议为ZZC协议,(可定制Modbus协议)。
MVB为标准默认为EMD介质接口,如果需要ESD+介质接口,需要提出定制服务。支持MVB从设备协议,可以完成LPI过程数据传输。
规格参数
功能特点
资料下载
订购信息

u       电磁兼容满足《EN 50121-3-22006》之规定。

u       以太网满足轨道交通TRDP标准;

u       MVB的性能需通过《IEC61375-22007》的一致性测试。

1.   产品外观

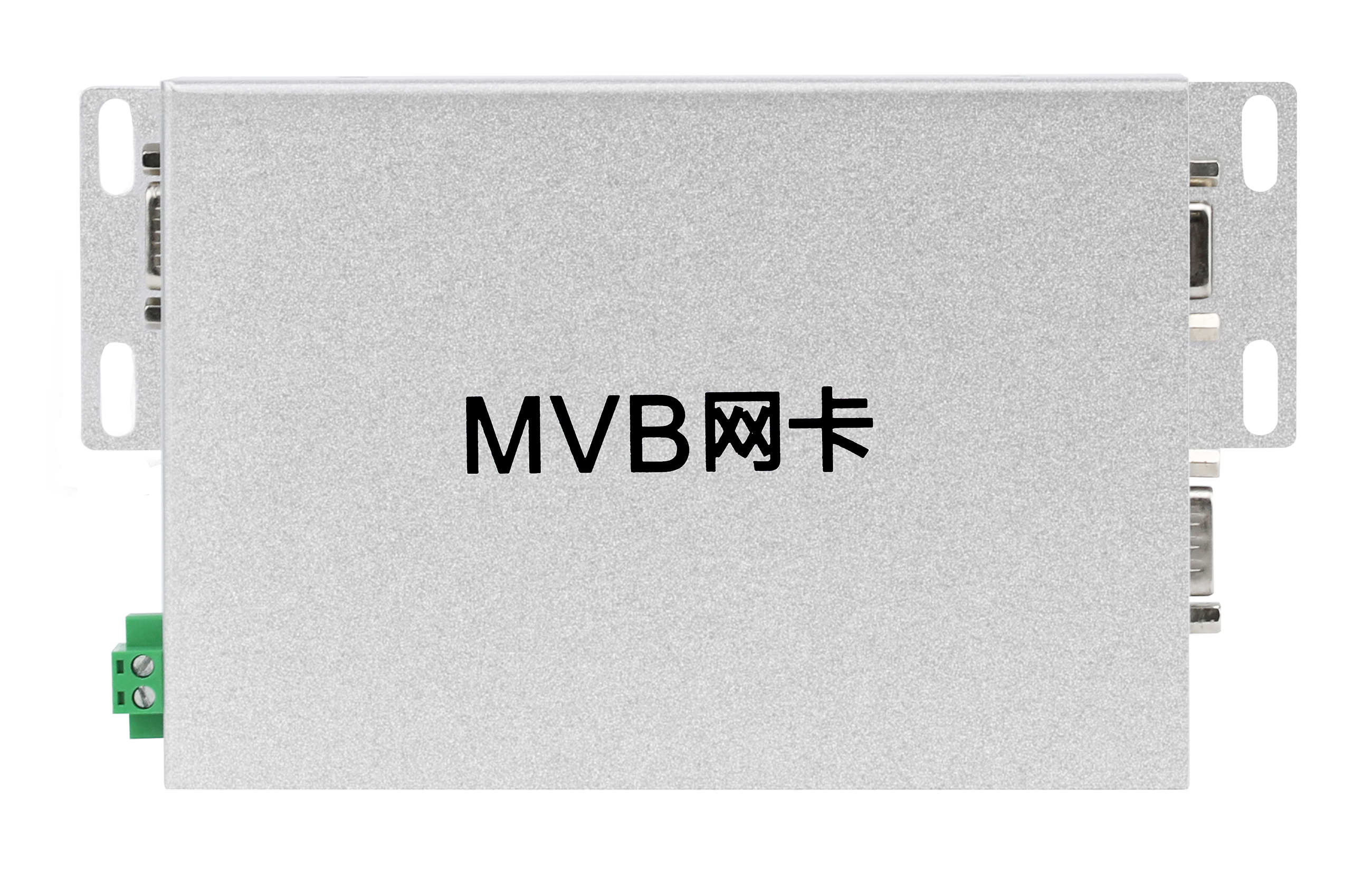

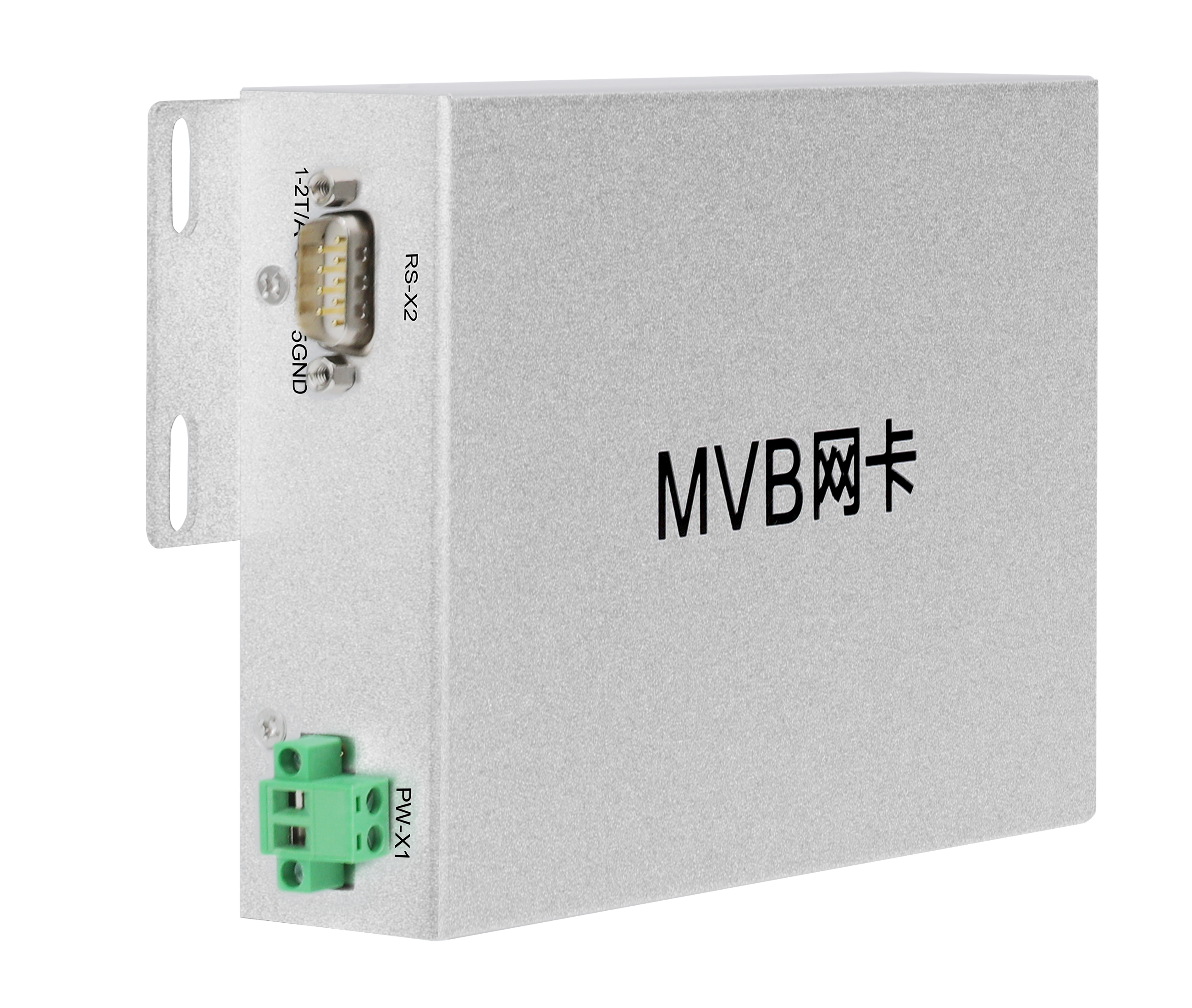

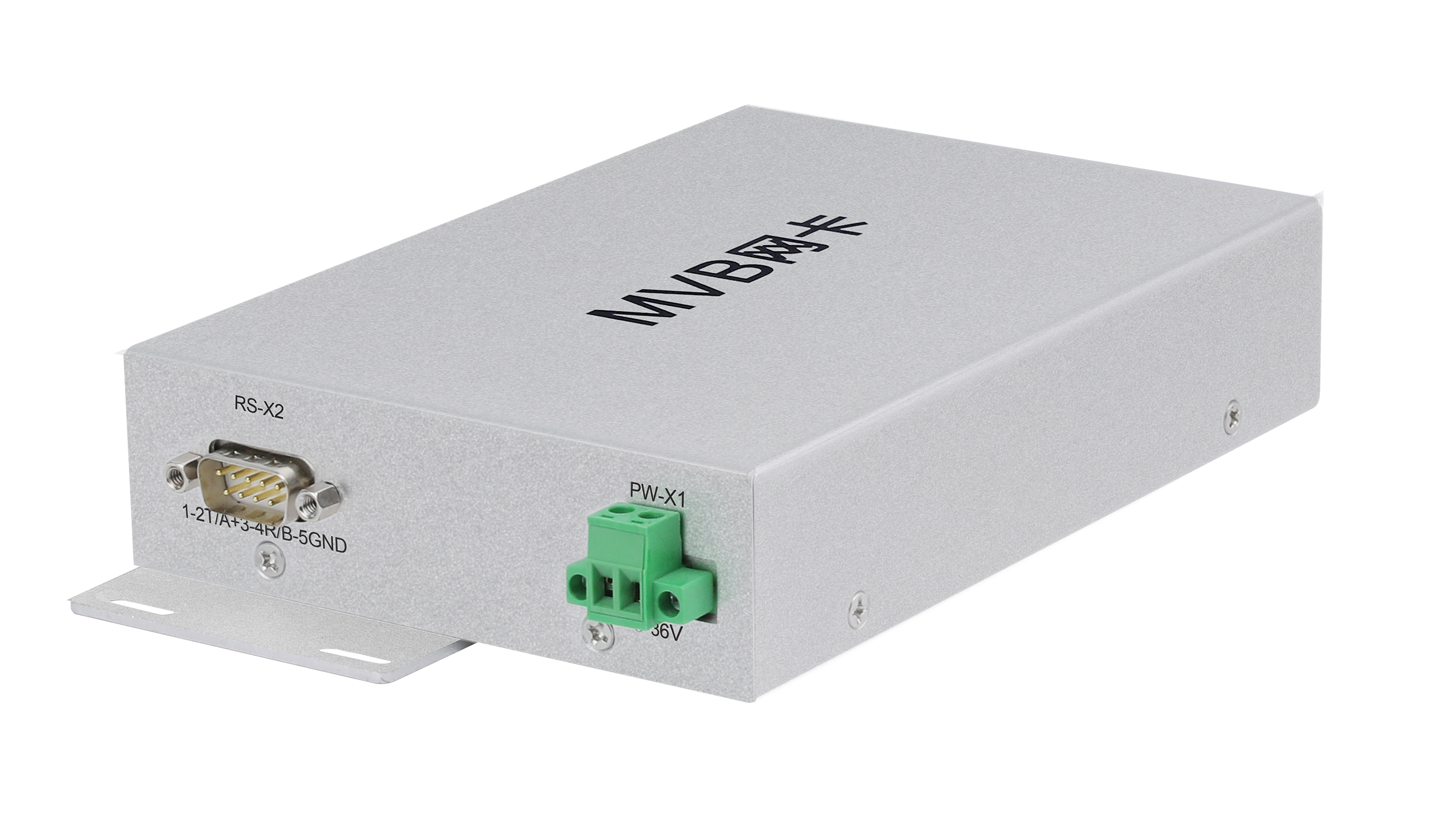

外观如下图所示:

2.   接口描述



2.1   以太网引脚定义

以太网采用“ D”型编码的M12连接器,M12连接器具备金属屏蔽外壳。设备端采用孔式连接器, M12连接器点位定义如下所示:


2.2   电源

    采用9~36V宽压直流供电,典型值24V无正负区分。最大功耗2W

2.3   MVB接口定义

MVB采用标准HANTINGDB9接口,其中MVB-S1为针、MVB-S2为孔,MVB-S1MVB-S2内部连线在PCB上实现

接口的定义如所示

针式接口(MVB-S1)的定义:

孔式接口MVB-S2的定义

注意:转换器作为MVB网络终端时,需要使能120欧姆的电阻

2.4   指示灯说明

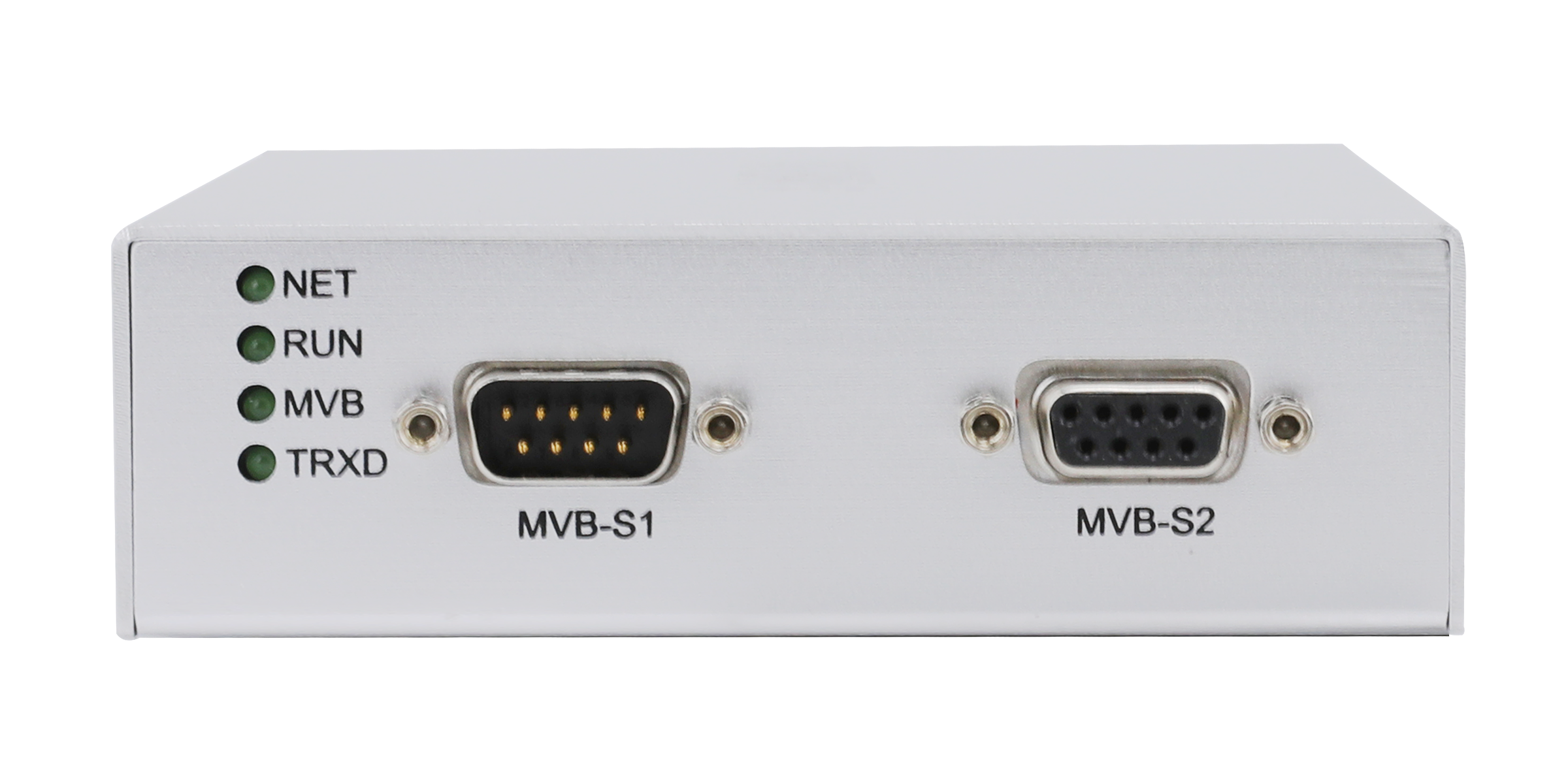

转换器上的3LED均用来指示功能如所示:




产品特性


u       MVB符合IEC61375-1中的标准物理链路层协议,支持双冗余主备份切换

u       MVB EMD介质支持1.5Mbit/S速率,最长通讯距离200米,32个节点;

u       MVB ESD+介质支持1.5Mbit/S速率,最长通讯距离20米,32个节点;

u       支持MVB过程数据传输(LPI)通讯与状态信息获取功能

u       支持12MVB端口(包含4个源端口和8个宿端口),16,32,64,128,256 位数据传输,每个端口均可获得刷新时间;

u       MVB采用DC 2500V隔离;

u       10M/100M 自适应全双工以太网接口,2KV电磁隔离,默认配置为MDI模式;

u       以太网采用RJ45连接器;

u       MAC地址全球唯一;

u       以太网工作方式为UDP Sever工作端口、目标IP和端口均可设定;

u       UDP接口遵循标准ZZC协议后面有描述)

u       主电源采用5V直流供电,功耗小于2W

u       工作温度:-40 +85

u       存储温度:-40 +85

u       最大相对湿度:90%
