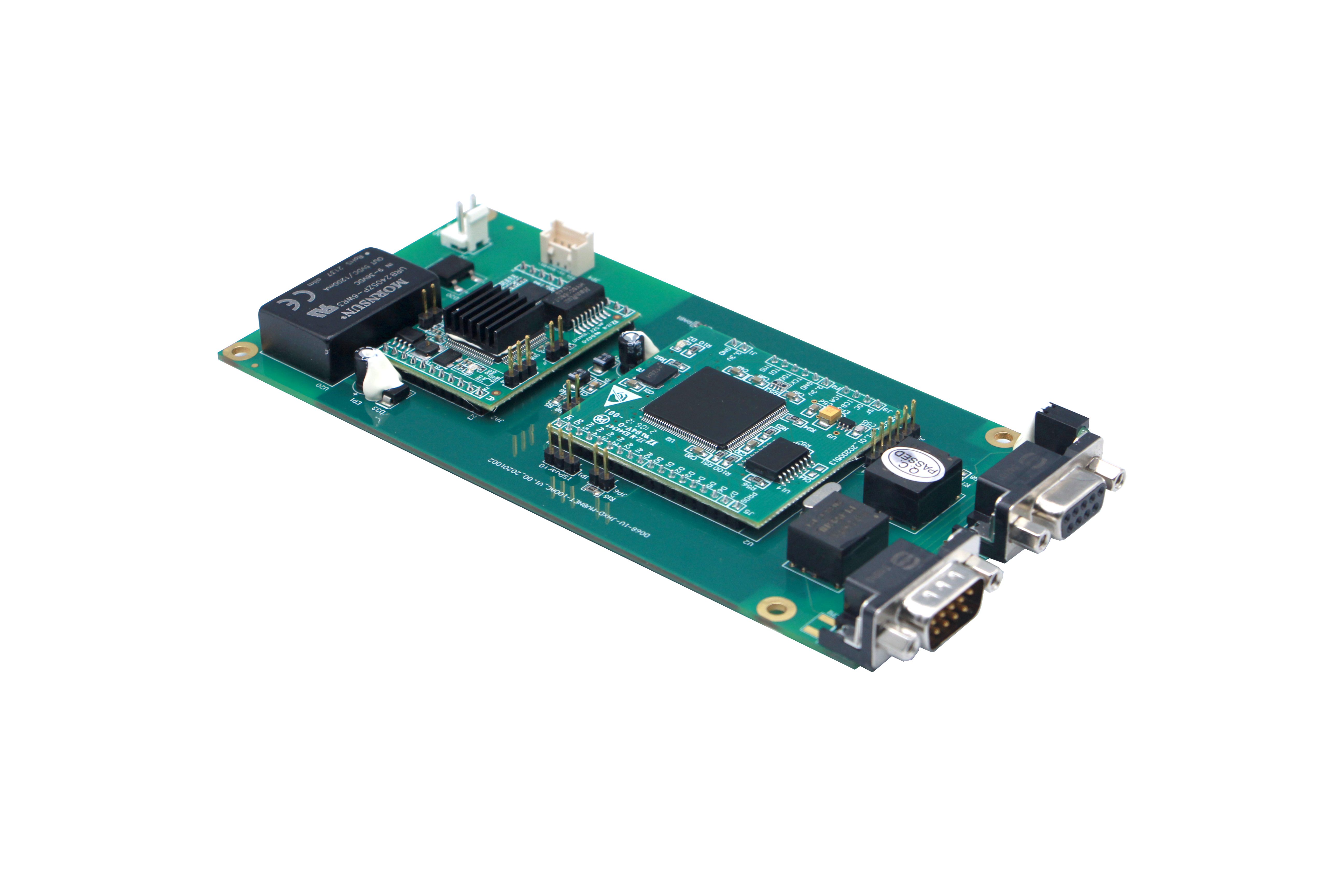

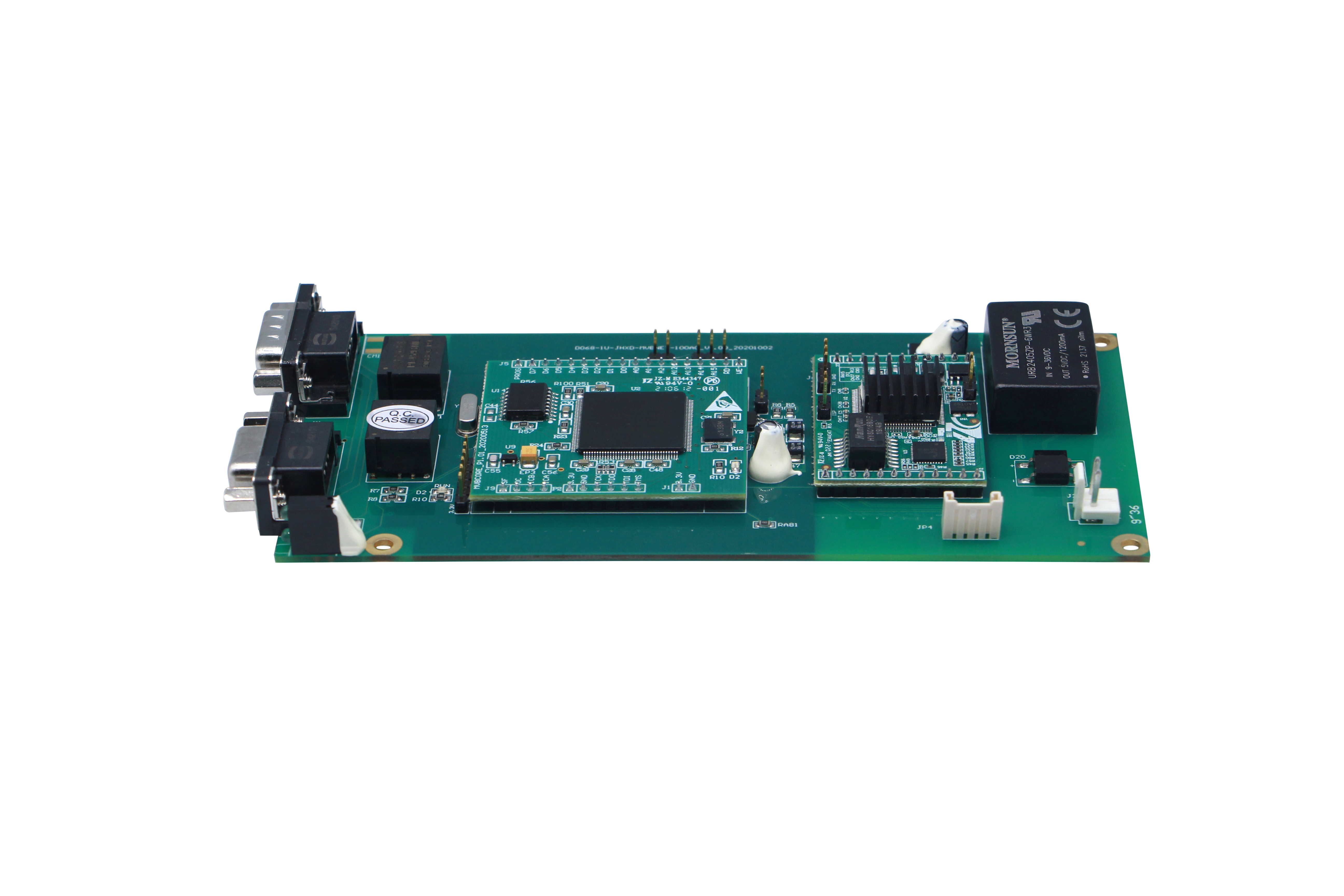

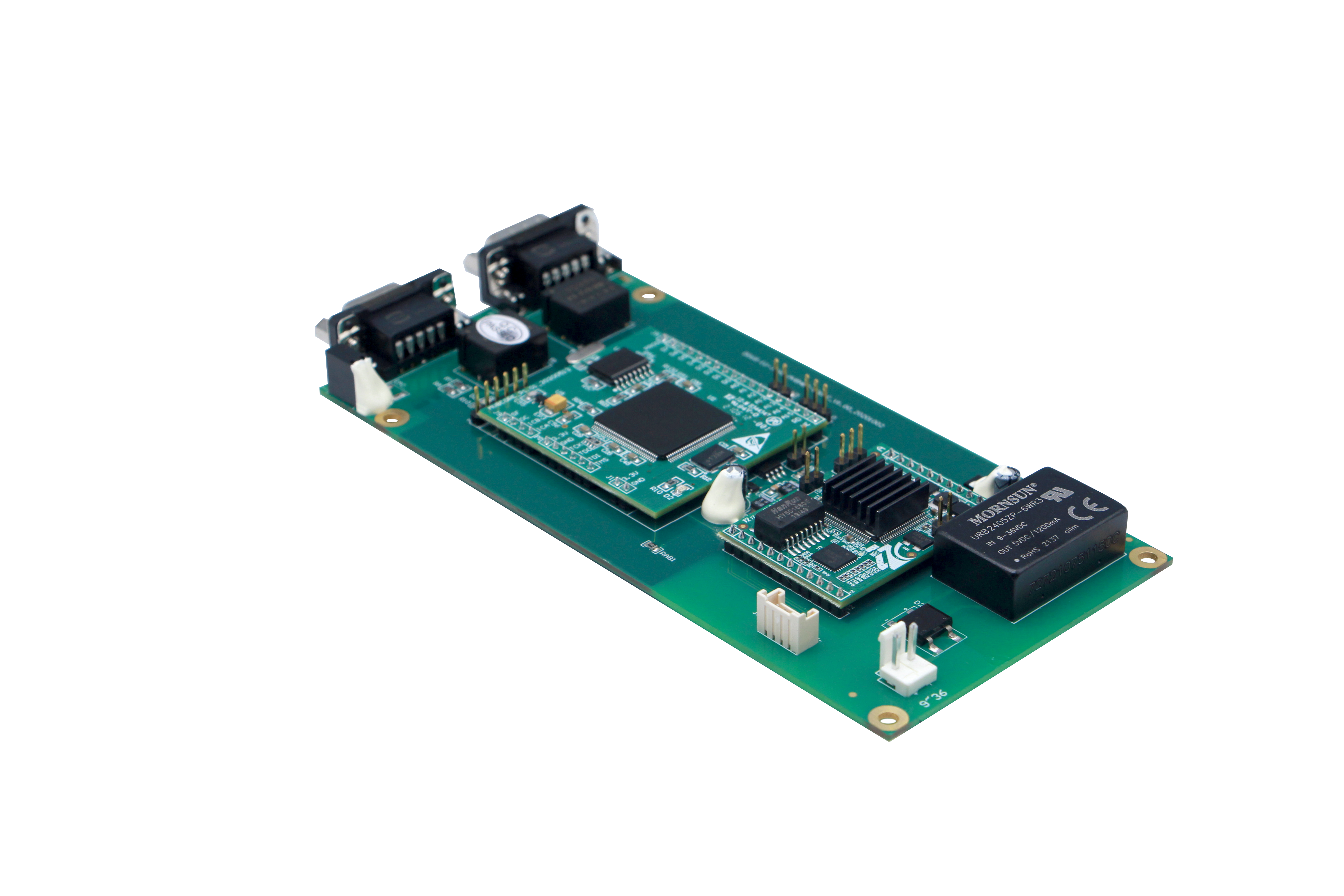

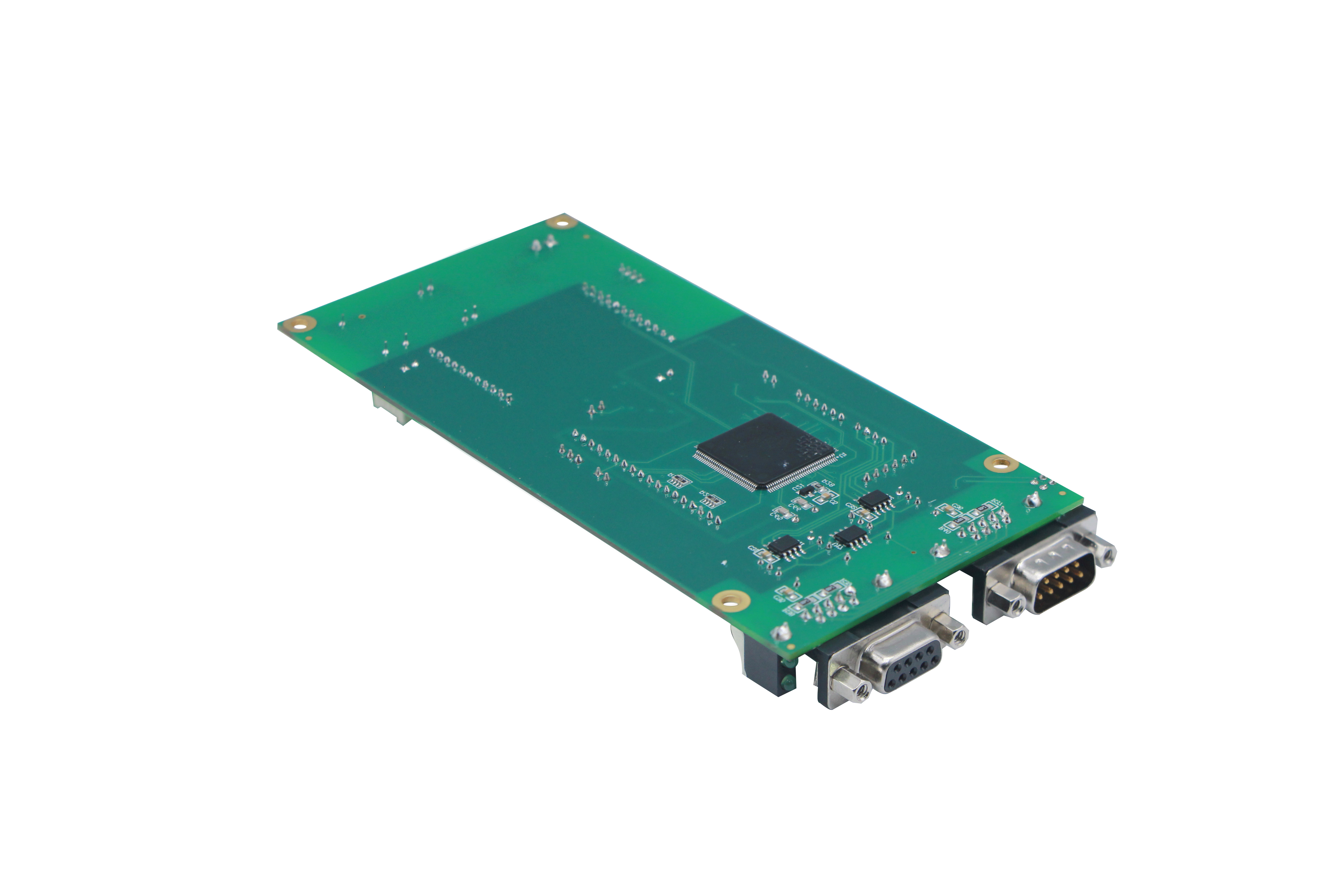

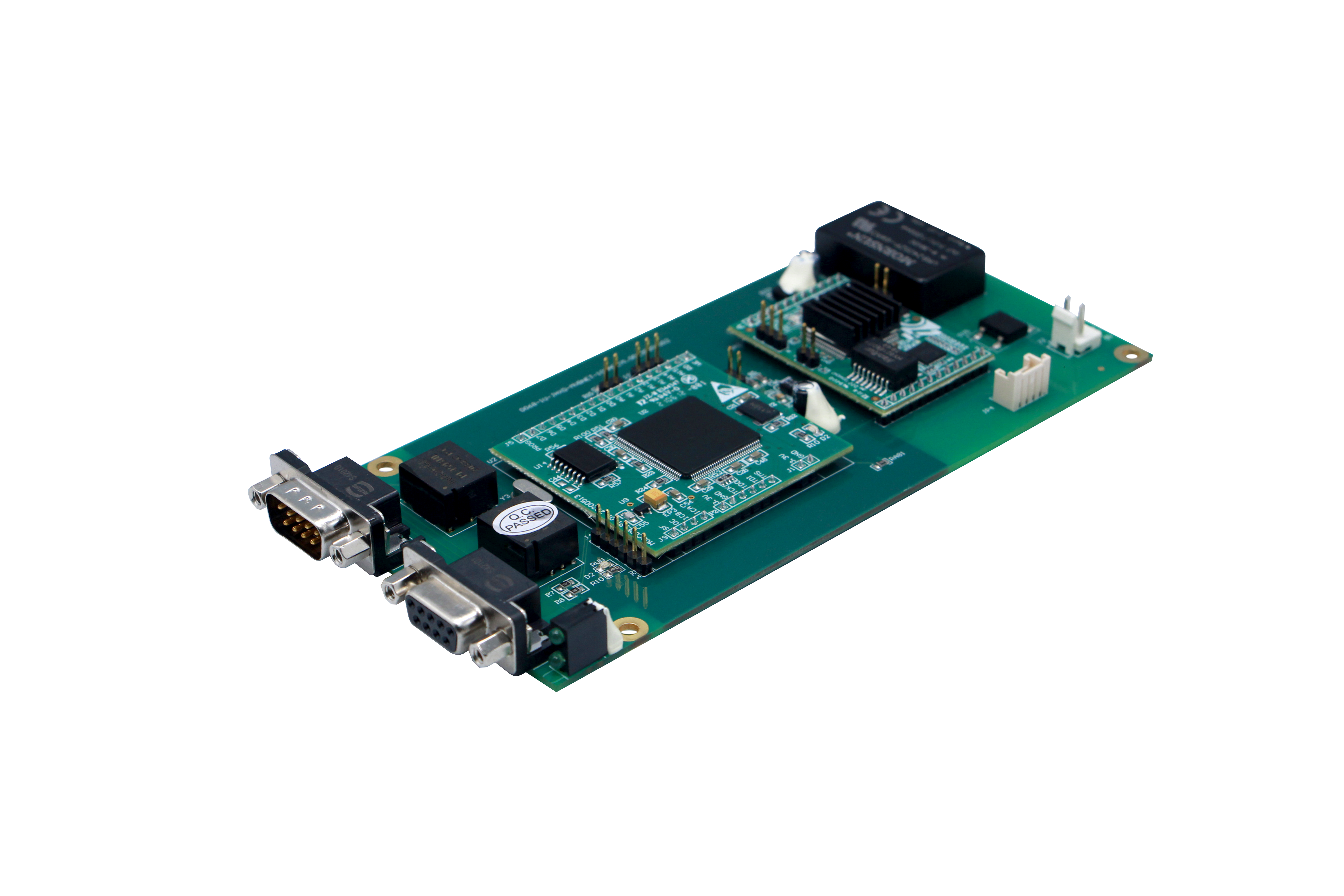

1U 以太网转 MVB 从站板卡

D068-1U-JHXD-MVBNET-100AC 系列是广州众志诚信息科技有限公司生产的 MVB 转
串行接口系列协议转换模块。可以将 MVB 的 EMD 接口转换为以太网。
以太网默认为 UDP Sever 模式,默认协议为希电协议。
MVB 标准为 EMD 介质接口,支持 MVB 从设备协议,可以完成 LPI 过程数据传输。
规格参数
功能特点
资料下载
订购信息

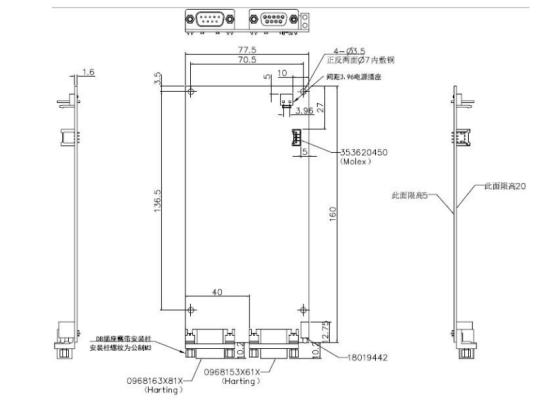

1. 外形尺寸

2. 设备供电

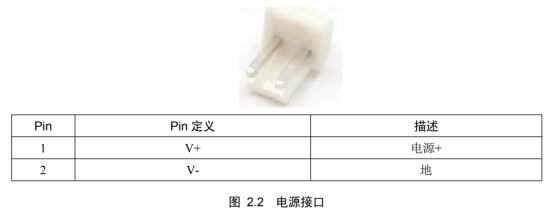

采用2pin 电源连接器,管脚间距 3.96mm 带锁扣,厂家:TE

9~36V 宽压直流供电,典型值 24V,无正负区分。最大功耗 2W


3.MVB 接口定义

MVB采用标准HANTINGDB9接口,其中MVB-S1为针、MVB-S2为孔,MVB-S1

MVB-S2内部连线在PCB上实现。

接口的定义如图所示

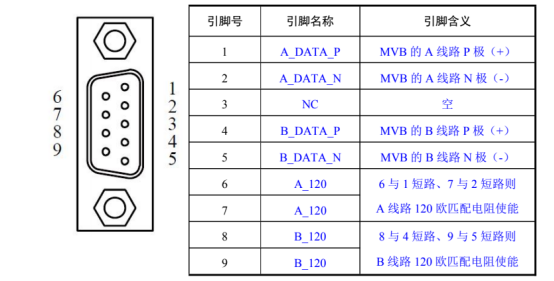

针式接口(MVB-S1)的定义:

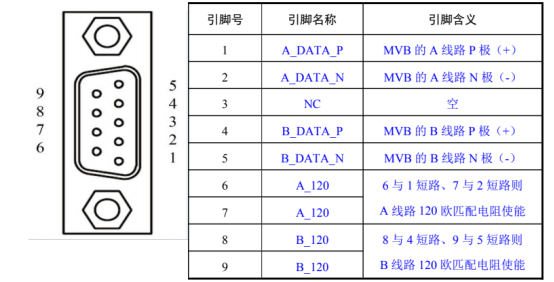

孔式接口(MVB-S2)的定义:

注意:转换器作为MVB网络终端时,需要使能120欧姆的电阻

4.以太网接口

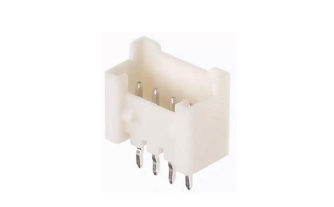

以太网采用4pin 板间连接器,厂家:molex,型号:353620450

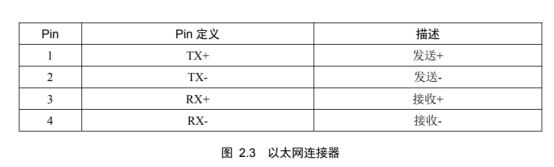

管脚定义如下:

4指示灯说明

板卡上MVB 接口同侧有 2 LED 用来指示 MVB A 通道和 B 通道的工作情况。板卡

上的MVB 核心板上贴片 LED 指示 MVB 控制器运行情况,底板 RUN 灯为整体的板卡的工

作情况。

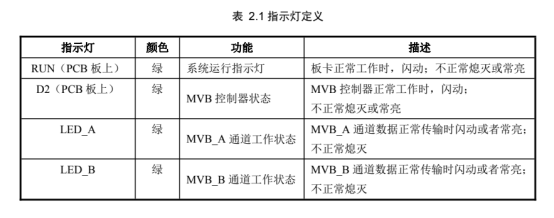

功能如表2.1 所示


◆MVB 符合 IEC61375-1 中的标准物理链路层协议,支持双冗余主备份切换;

◆MVB EMD 介质支持 1.5Mbit/S 速率,最长通讯距离 200 米,32 个节点;

◆ 支持 MVB 过程数据传输(LPI)通讯与状态信息获取功能;

◆ 支持 60 个 MVB 端口(包含 30 个源端口和 30 个宿端口),16,32,64,128,256 位数据传

输,每个端口均可获得刷新时间;

◆MVB 采用 DC 2500V 电气隔离;

◆10M/100M 自适应全双工以太网接口,2KV 电磁隔离,默认配置为 MDI 模式;

◆MAC 地址全球唯一;

◆以太网工作方式为 UDP Sever 工作端口、目标 IP 和端口均可设定;

◆UDP Sever 接口遵循标准希电协议;

◆主电源采用 9-36V 直流供电,功耗小于 2W;

◆工作温度:-40℃ ~ +85℃

◆存储温度:-40℃ ~ +85℃

◆最大相对湿度:90%
