以太网TRDP-CAN&RS485_232网关

TRDP-CAN&RS485_232系列是广州众志诚信息科技有限公司生产的以太网TRDP转CAN或者RS485/232系列协议转换模块。可以将以太网M12接口转换为CAN或者RS485或者RS232。 以太网为M12接口,100Mbps。CAN默认为250Kbps。RS485和RS232默认115200波特率。其它波特率需求要提出定制服务。
规格参数
功能特点
资料下载
订购信息

u 电磁兼容满足《EN 50121-3-22006》之规定;

u 以太网满足《IEC61375-2-32015》和《IEC61375-3-42014》标准;

u CAN符合ISO11898-1和《IEC61375-3-3》最新标准

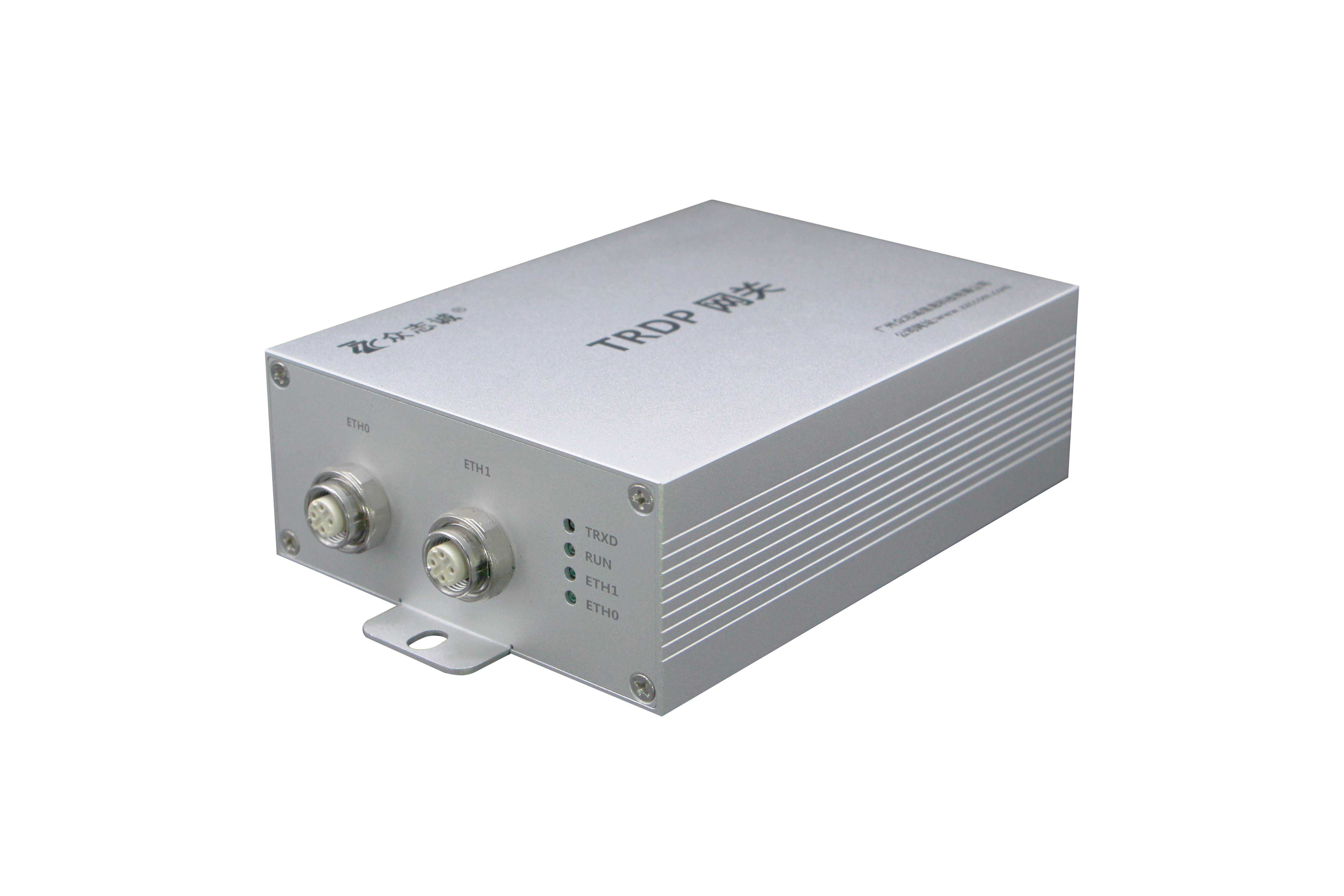

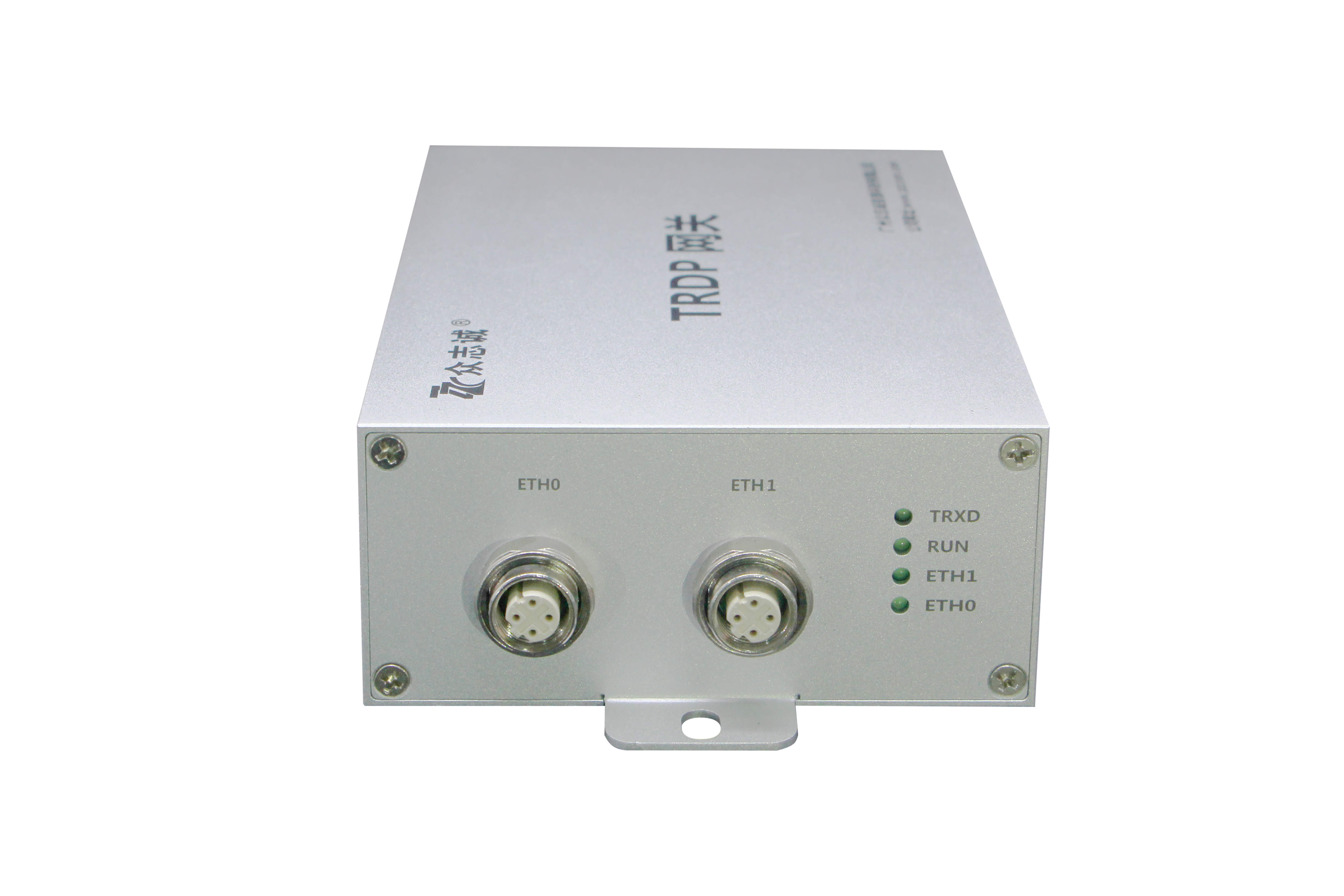

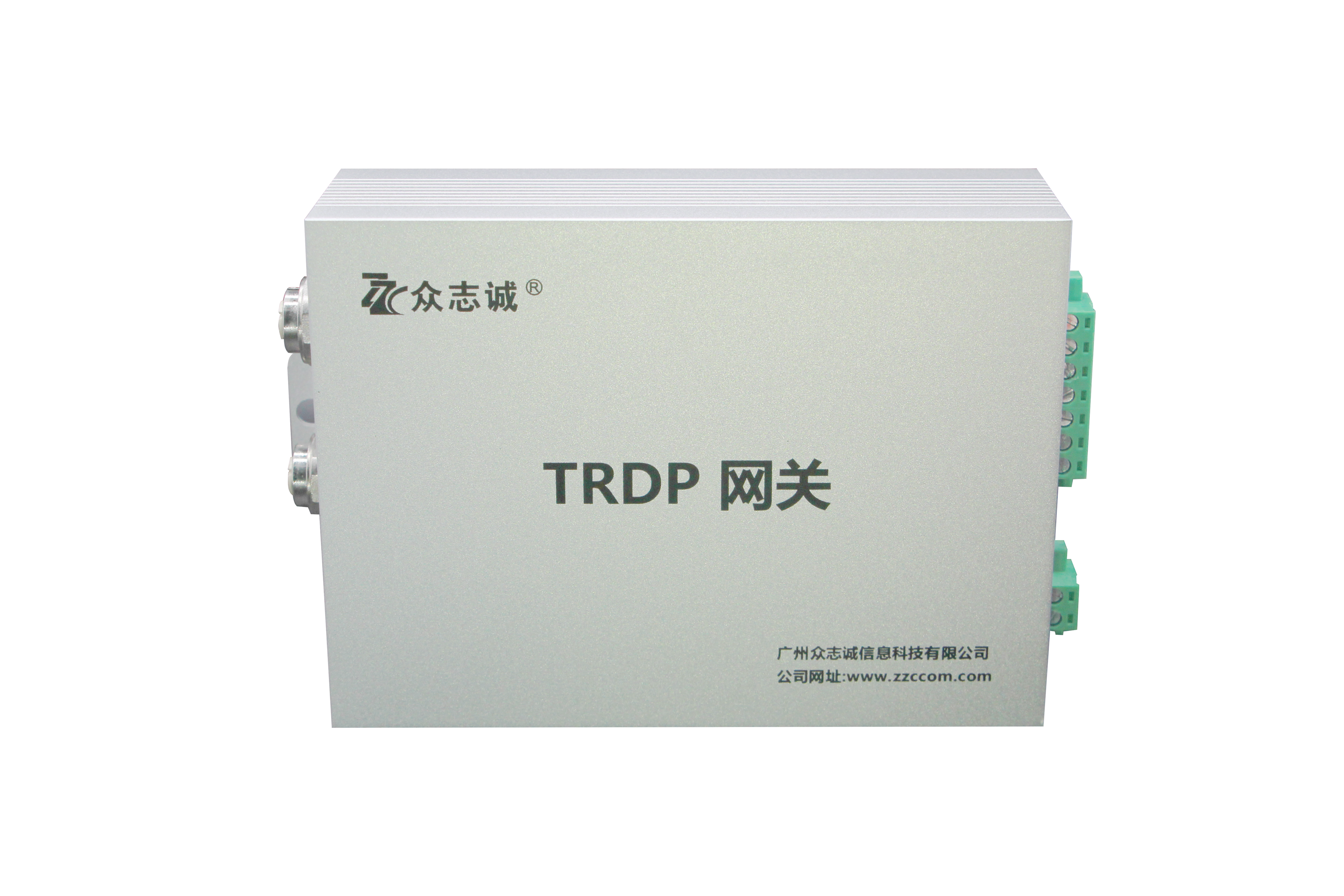

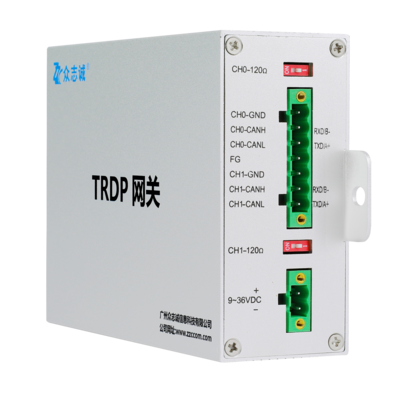

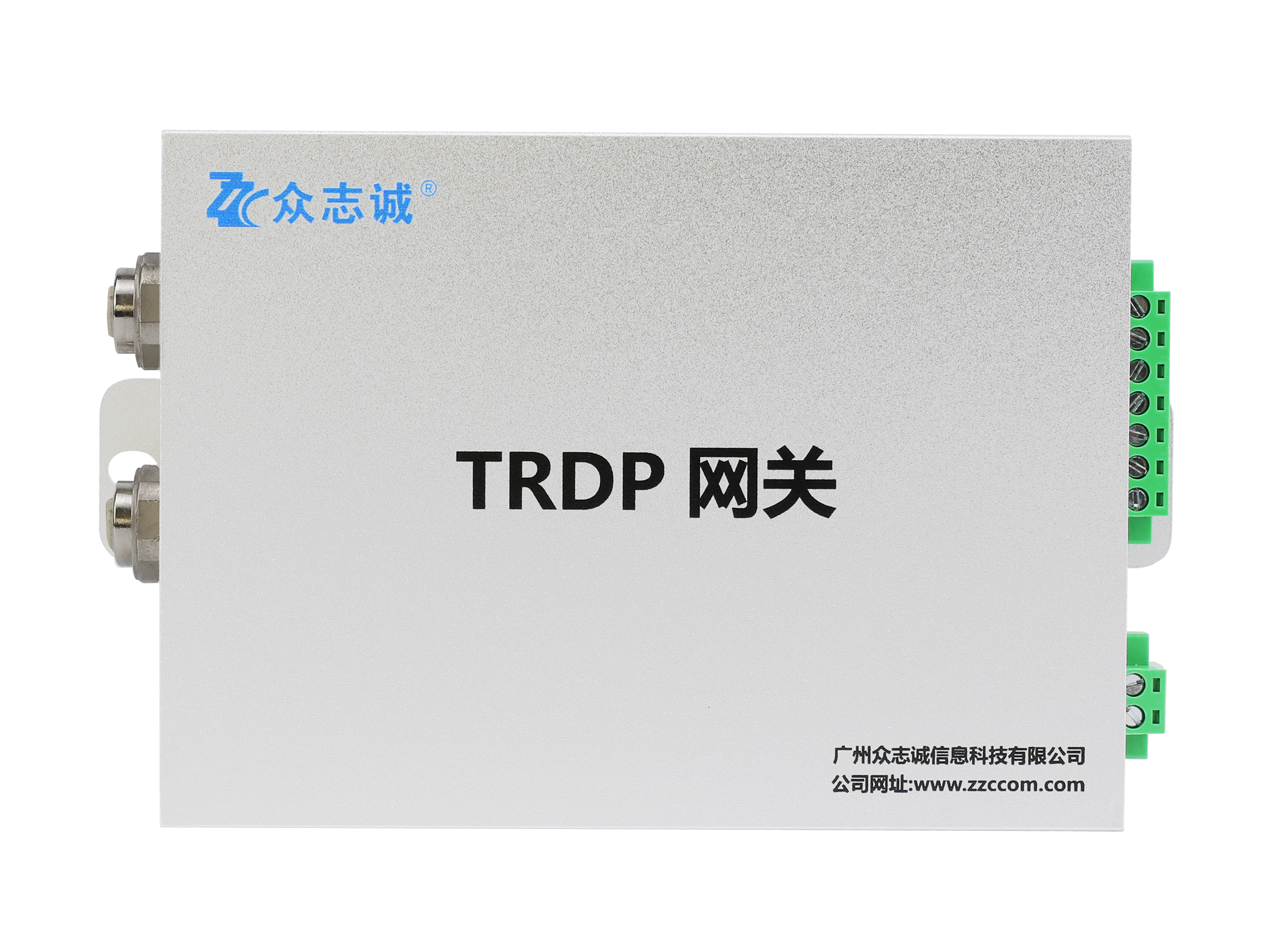

1.   产品外观


2.   接口描述

具有两路冗余以太网,1-2CAN/RS232/RS485接口,1路电源接口。其接口引脚定义如下。

2.1 CAN/RS232/485接口引脚定义

端口是标准的OPEN5端子,采用的是三线连接,如下表所示。

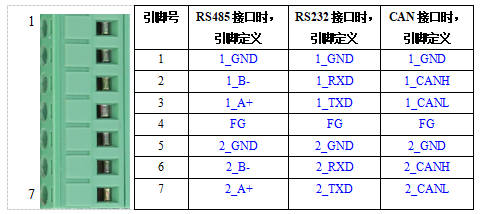

图2.1 CAN/RS232/485接口引脚定义

注意:内置120欧终端电阻,外部拨码开关使能,作为CAN网络终端时,需要使能120欧姆的电阻


2.2 以太网接口

以太网采用双“ D”型编码M12连接器,M12连接器具备金属屏蔽外壳。设备端采用孔式连接器, 每个M12连接器点位定义如下所示:

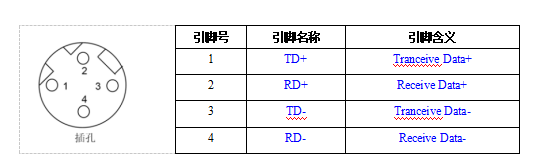

  图2.2 以太网接口引脚定义



2.3 电源接口

电源采用9-36V宽压功能,定义如下所示:


图2.3 电源接口引脚定义

3.   指示灯说明

转换器上的4LED均用来指示功能如3.1所示。

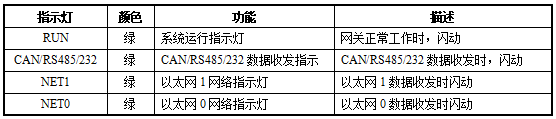

  表3.1指示灯定义


1.   产品型号

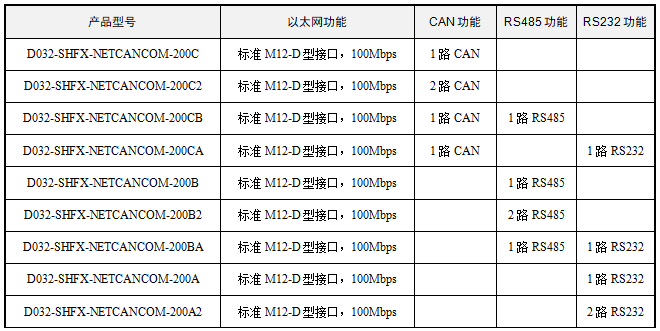

选 型 表


2.   产品特性

u双路强制100M 全双工以太网接口,2KV电磁隔离,默认配置为MDI模式;

u以太网采用“ D”型编码的M12连接器,M12连接器;

u以太网工作方式可选择为TCP ServerTCP ClientUDPUDP组播,工作端口、目标IP和端口均可设定;

u以太网应用层协议符合IEC61375-2-3IEC61375-3-4的要求,支持TRDP协议;

u以太网支持静态或动态IP获取;

uMAC地址全球唯一,或者可配置

u以太网支持TCN-DNSTTDB

u集成1/2CAN2.0B接口,兼容CAN2.0A,符合ISO11898-1标准;

uCAN波特率支持高速40K~1Mbps,默认波特率为250Kbps

uCAN接口电气隔离:DC 2500V 或者AC 1700V

uCAN接口采用标准CANOpenDB9接口,符合IEC61375-3-3标准;

u集成13线式RS-232通讯接口或者12线式RS-485通讯接口,默认通讯速率为115200bps,其他波特率需求接受定制;

uRS232/485电路采用DC 2500V隔离;

u主电源采用9-36V宽压直流隔离供电,隔离耐压1500VDC

u工作温度:-40℃ +85℃

u存储温度:-40℃ +85℃

u最大相对湿度:90%
