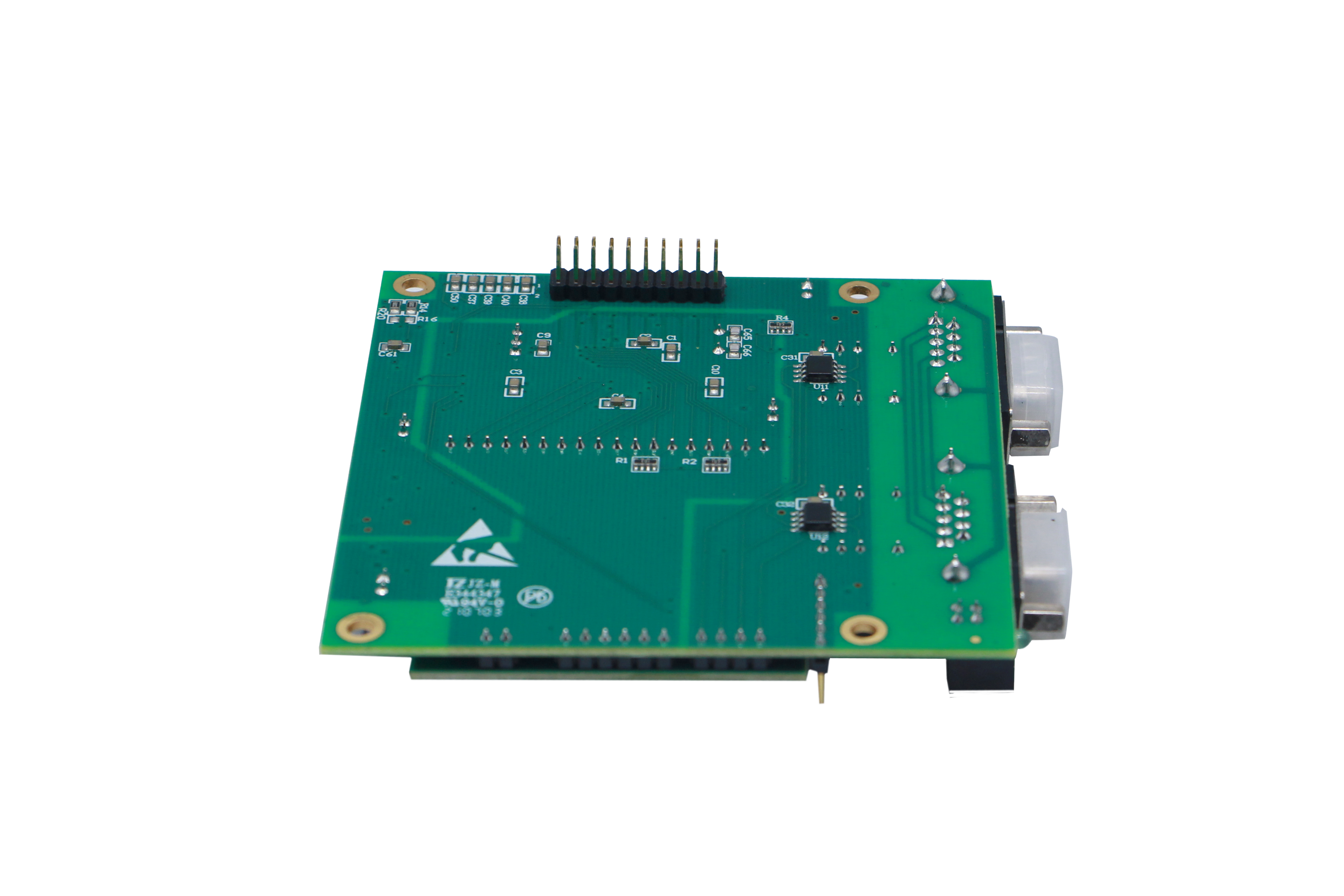

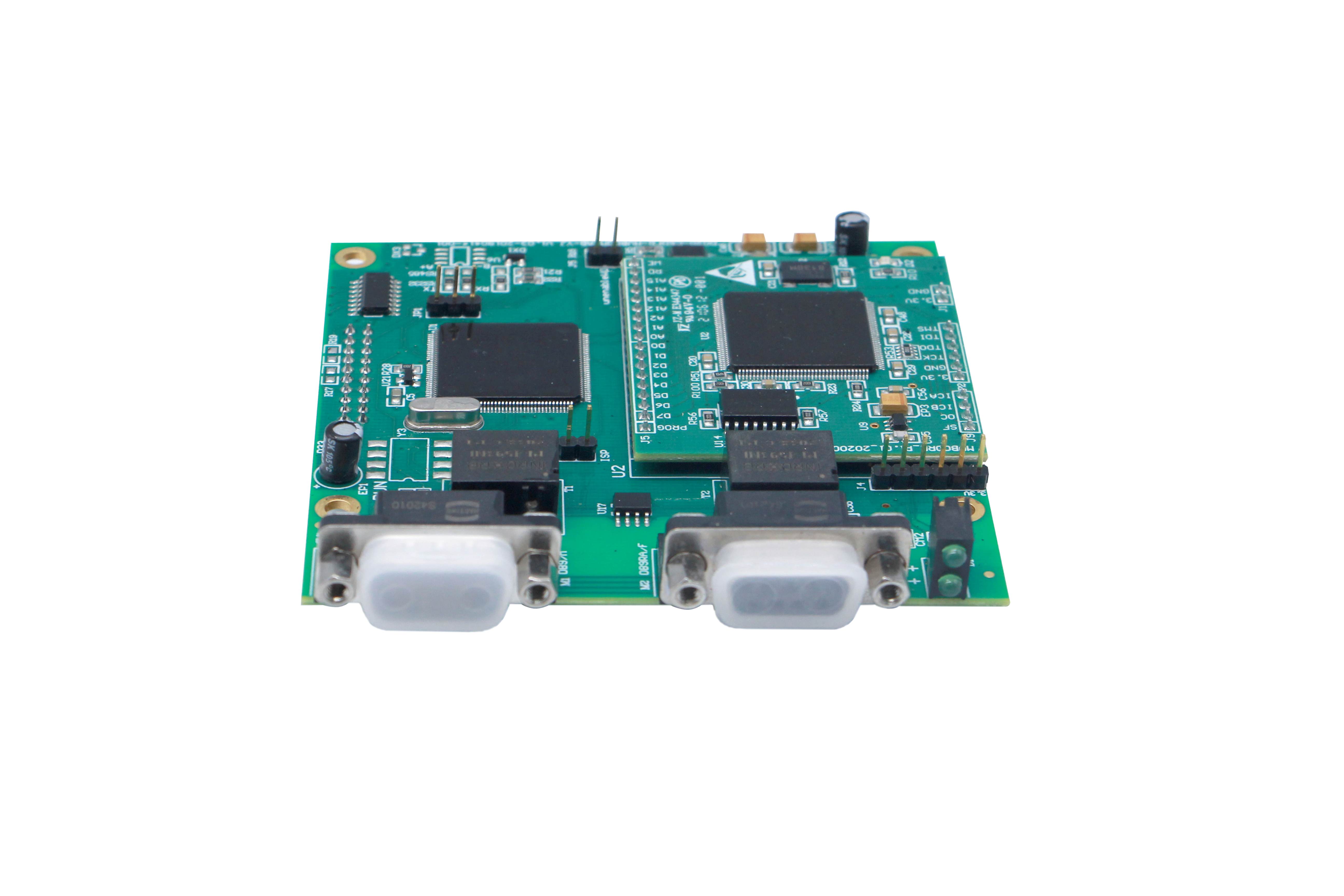

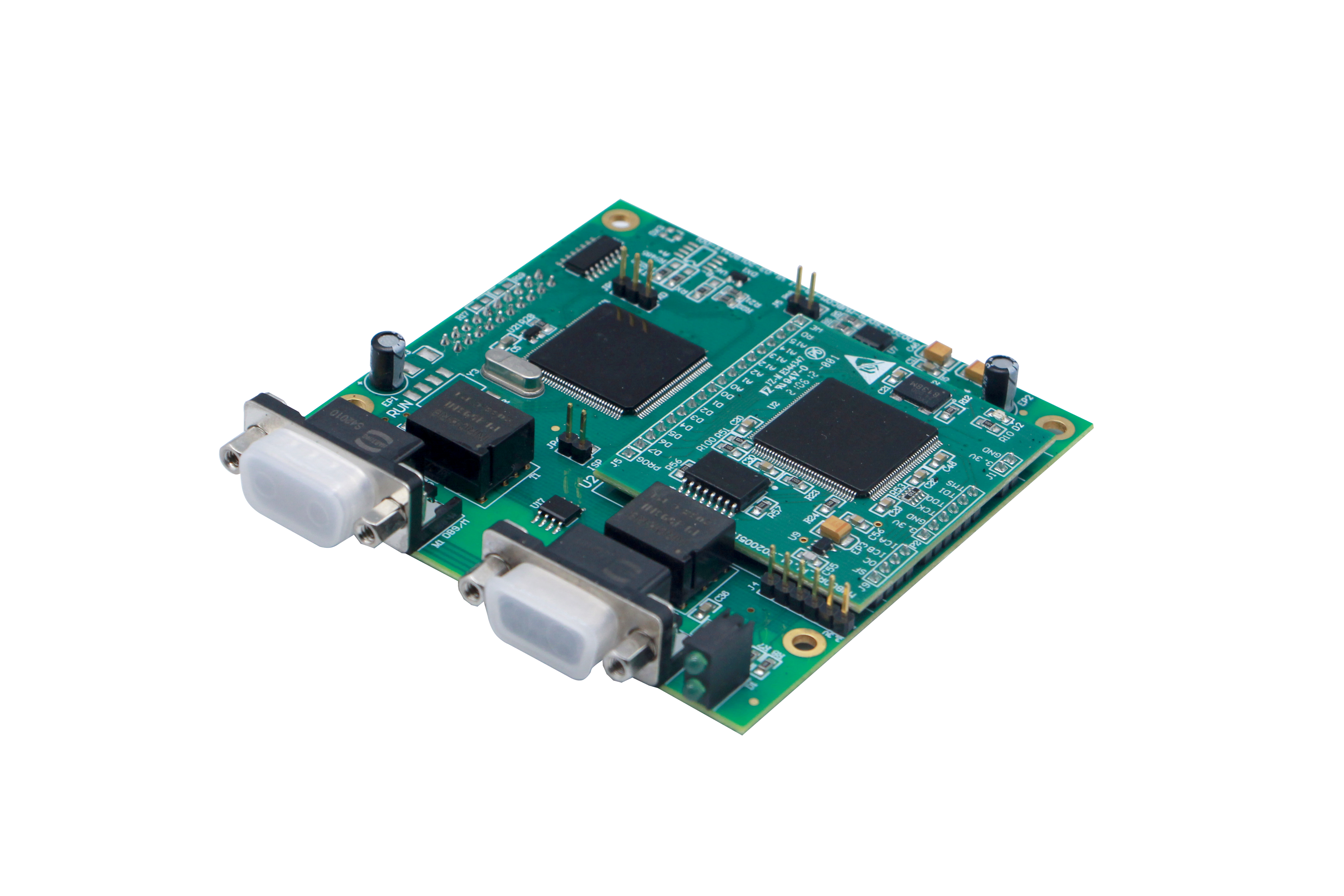

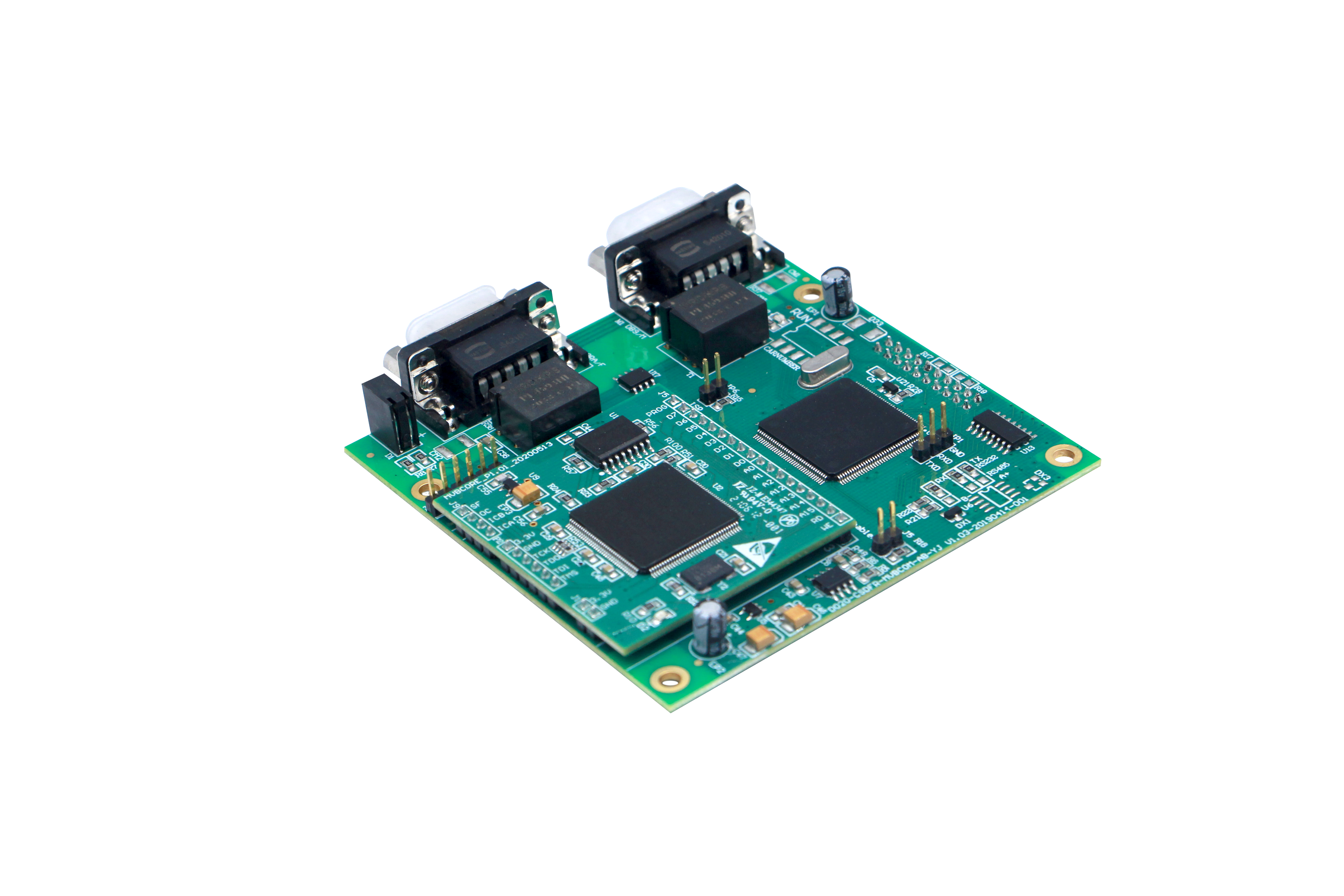

嵌入式串口转MVB从站网卡

MVBCOM系列是广州众志诚信息科技有限公司生产的MVB转串行接口系列协议转换模块。可以将MVB的EMD接口或者ESD+接口转换为TTL、RS232、RS485。
RS232/RS485/TTL默认波特率为38400bps,其他波特率需求要提出定制服务,默认协议为ZZC协议,(可定制Modbus协议)。
规格参数
功能特点
资料下载
订购信息

u   电磁兼容满足《EN 50121-3-22006》之规定。

u   MVB的性能需通过《IEC61375-22007》的一致性测试。

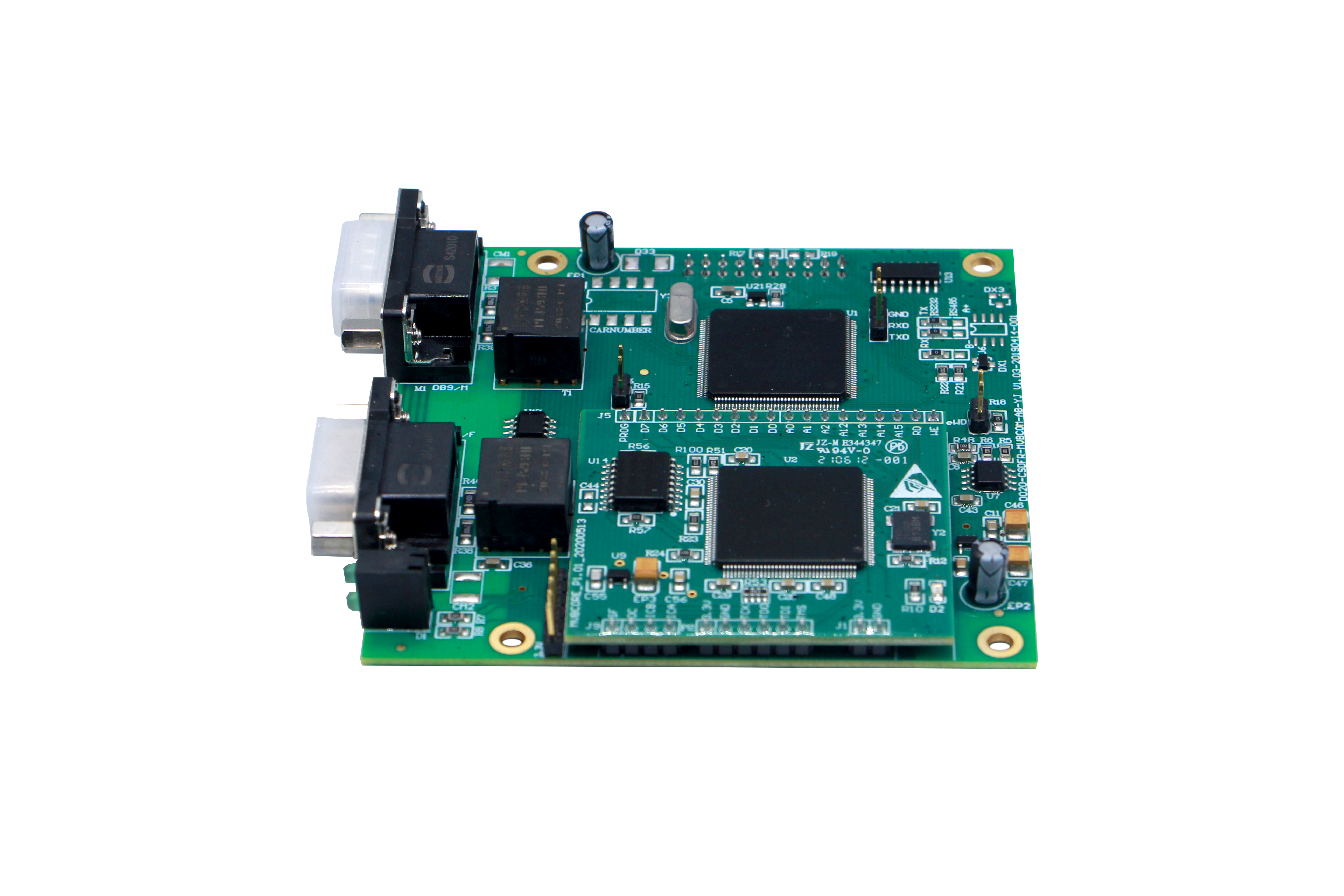

1.   产品外观

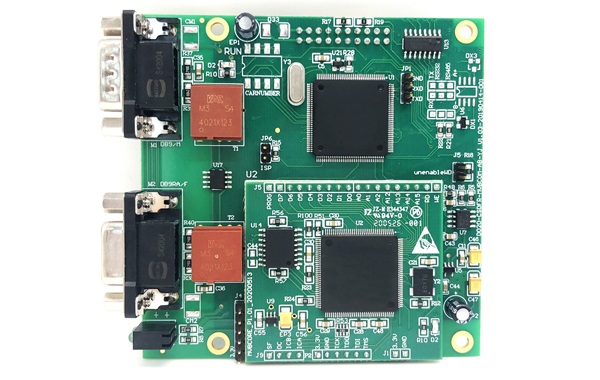

外观如下图所示:


2.   接口描述

MVB接口定义

MVB采用标准HANTINGDB9接口,其中MVB-M1为针、MVB-M2为孔,MVB-M1MVB-M2内部连线在PCB上实现

接口的定义如所示:

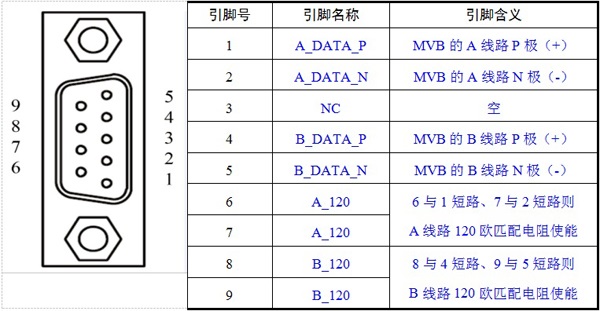

针式接口(MVB-S1)的定义:

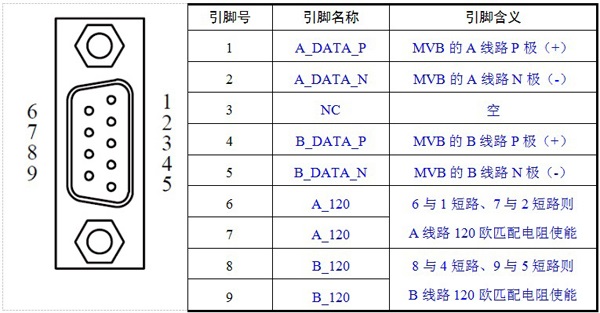

孔式接口MVB-S2的定义

注意:转换器作为MVB网络终端时,需要使能120欧姆的电阻

3.   指示灯说明

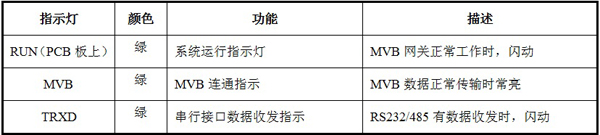

转换器上的3LED均用来指示功能如所示:

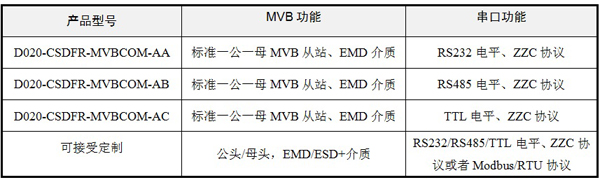

选 型 表






1.   产品特性


u   MVB符合IEC61375-1中的标准物理链路层协议,支持双冗余主备份切换

u   MVB EMD介质支持1.5Mbit/S速率,最长通讯距离200米,32个节点;

u   MVB ESD+介质支持1.5Mbit/S速率,最长通讯距离20米,32个节点;

u   支持MVB过程数据传输(LPI)通讯与状态信息获取功能

u   支持12个MVB端口(包含4个源端口和8个宿端口),16,32,64,128,256 位数据传输,每个端口均可获得刷新时间;

u   集成1TTL电平串口、或者3线式RS-232通讯接口、或者2线式RS-485通讯接口,默认通讯速率为38400bps,其他波特率需求接受定制;

u   串行接口遵循标准ZZC协议后面有描述)可定制Modbus/RTU协议;

u   MVB采用DC 2500V隔离;

u   主电源采用5V直流供电,功耗小于2W

u   工作温度:-40 +85

u   存储温度:-40 +85

u   最大相对湿度:90%


2.   物理层信息


MVB网卡与主控板(PLC或者控制器)之间通过TTL/RS232/RS485进行通信,客户主控设备(CCU)与MVB网卡的关系是主从关系,客户主控设备(CCU)为主,MVB网卡为从
