MVB智能主站分析仪

MVB智能主站分析仪是众志诚推出的智能MVB总线主站&监控分析工具。通过以太网接口连接PC机,运行MVB主站软件,可以工作在主站模式或者监控模式,实现对MVB从站的测试分析,或者对MVB网络进行监控分析,主帧/从帧统计,排查故障。
以太网为RJ45接口,100Mbps。MVB为标准1.5Mbps,EMD介质接口,兼容ESD+介质的网络和从站。可以作为MVB主站完成LPI过程数据传输。
规格参数
功能特点
资料下载
订购信息

u 电磁兼容满足《EN 50121-3-22006》之规定;

u 以太网满足《IEC61375-2-32015》和《IEC61375-3-42014》标准;

u MVB符合IEC61375-11999 性能通过《IEC61375-22007》的一致性测试。

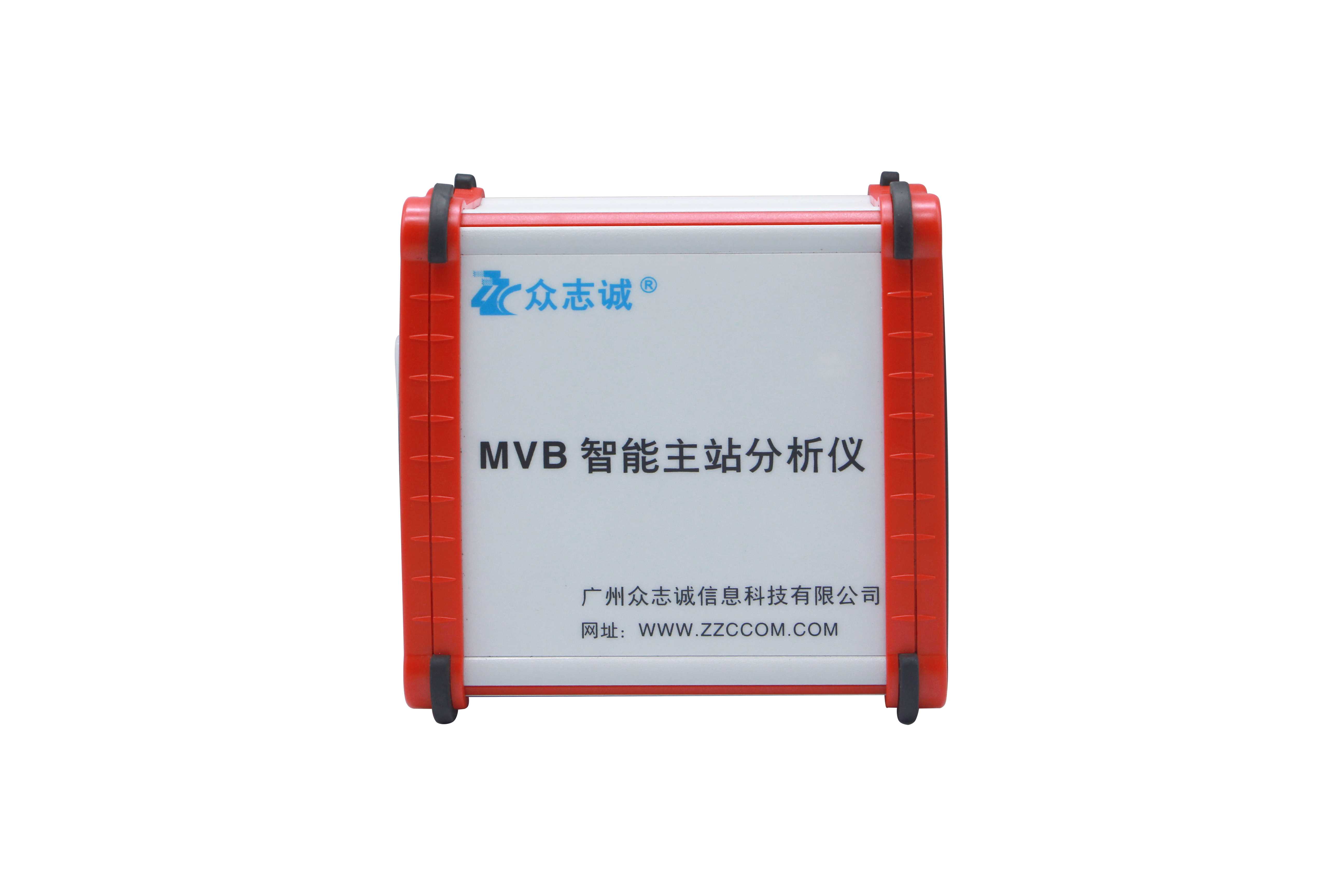

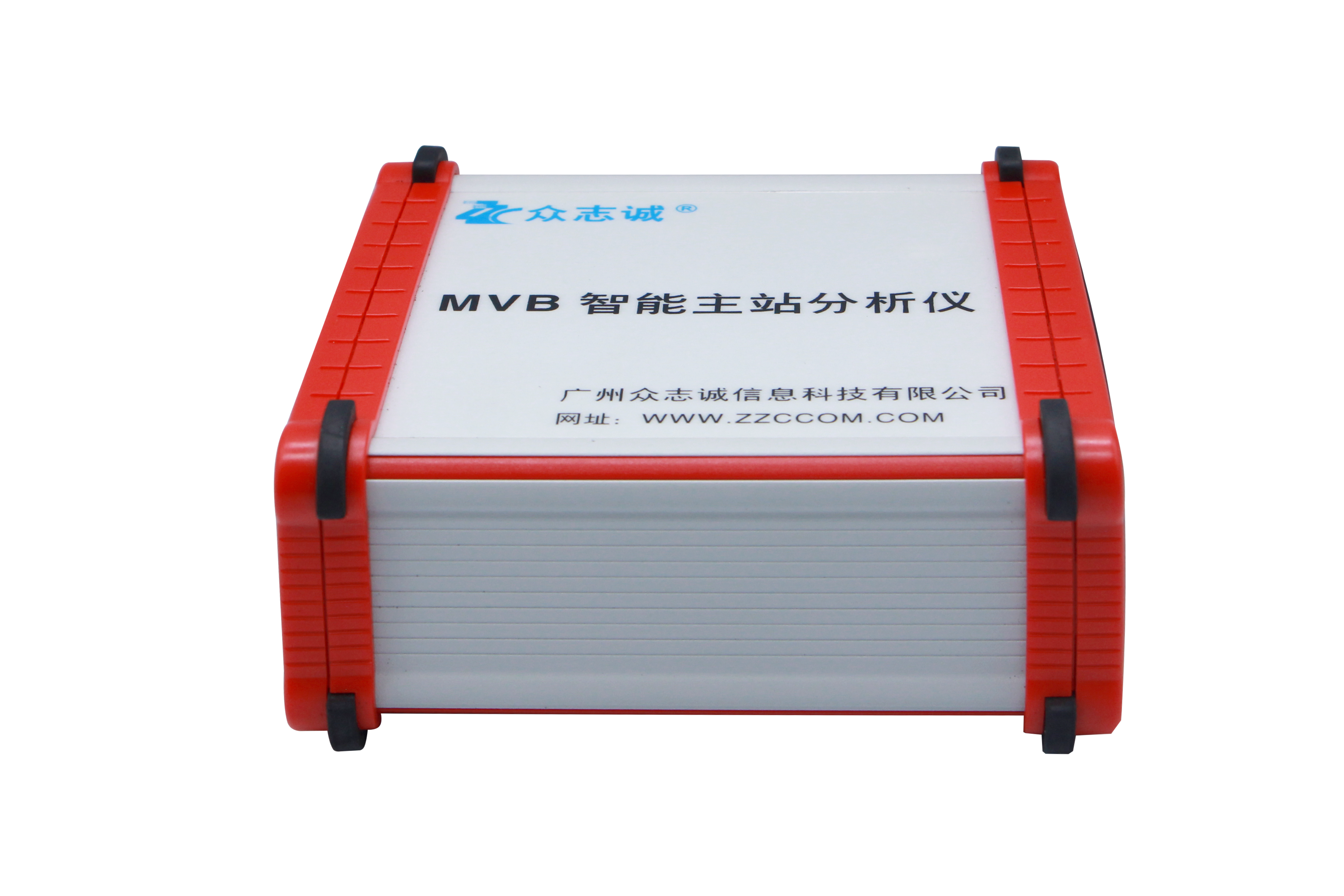

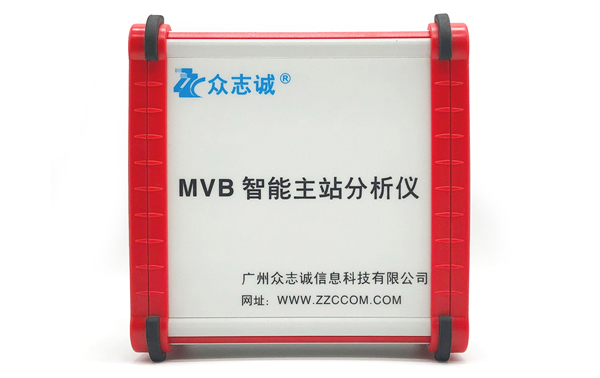

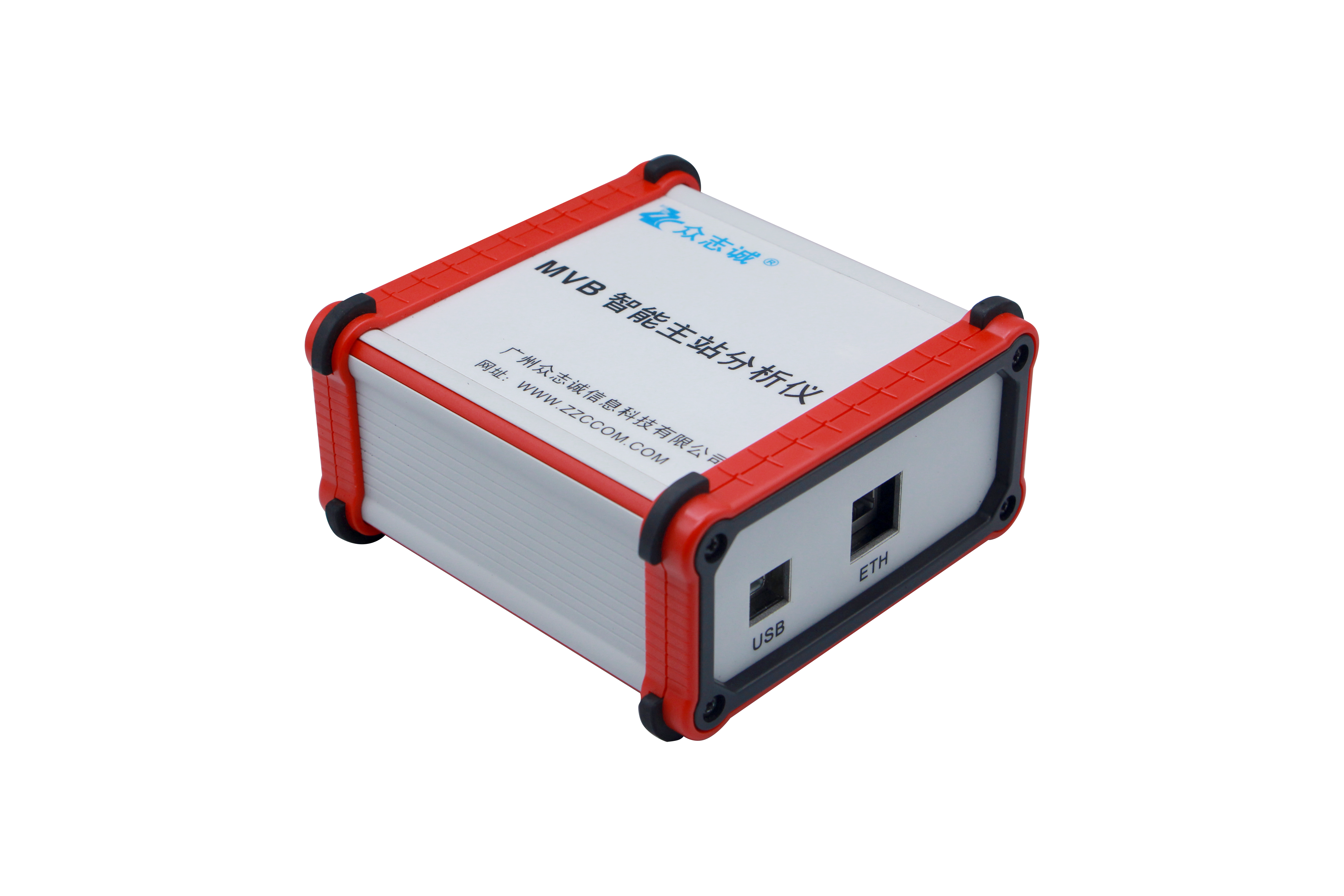

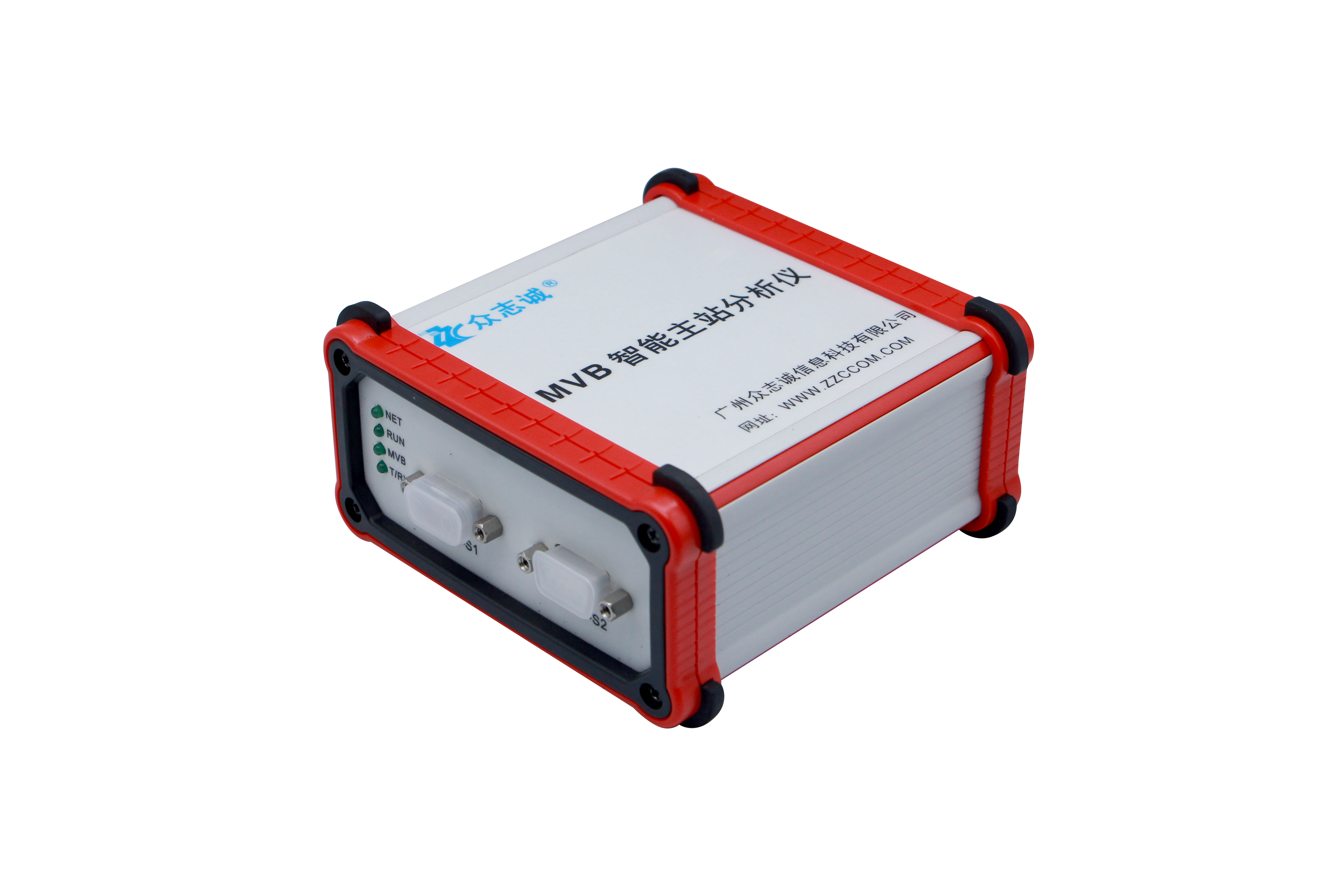

    1.产品外观



外观如下所示:

    尺寸:100mm×110mm(长×宽)

2.接口描述

      具有两路MVB接口,一路以太网、一路5V电源接口。其接口引脚定义如下。

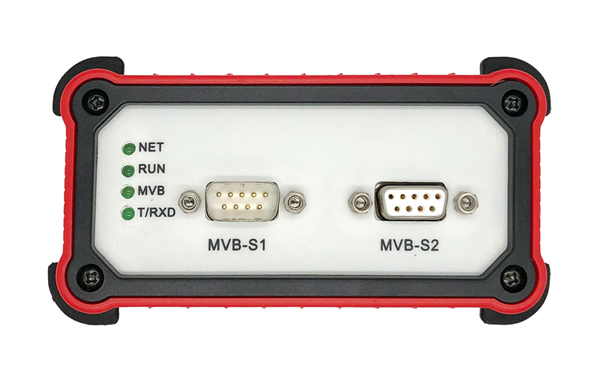

2.1 MVB接口定义



MVB采用标准HANTING的DB9接口,其中MVB-M1为针、MVB-M2为孔。

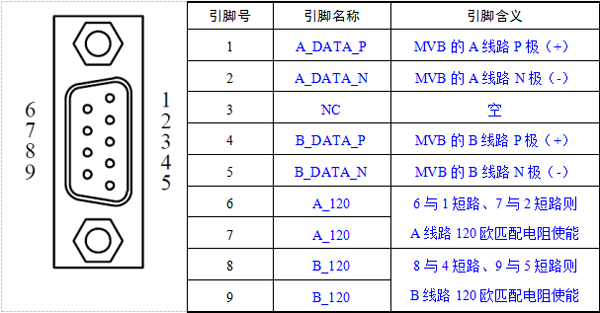

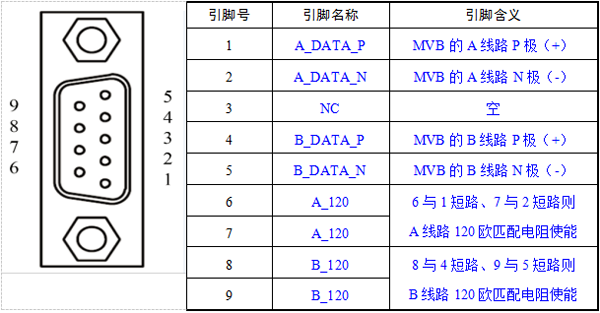

针式接口的定义:

针式接口(MVB-S1)的定义:

孔式接口(MVB-S2)的定义:

    注意:转换器作为MVB网络终端时,需要使能120欧姆的电阻。

2.2 以太网与供电接口

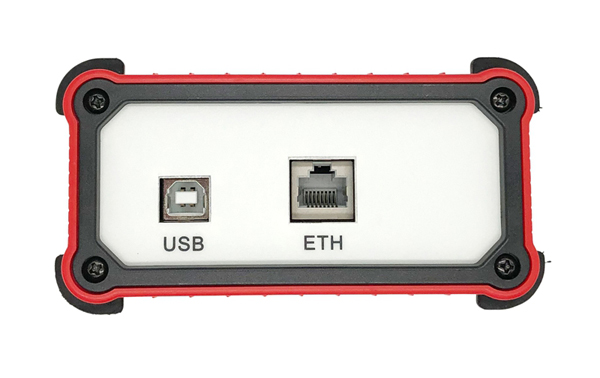

  以太网采用RJ45型连接器如下所示:

RJ45接口与电源接口

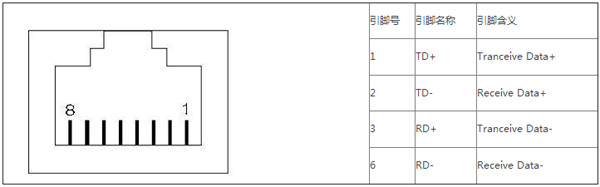

                                            以太网接口引脚定义

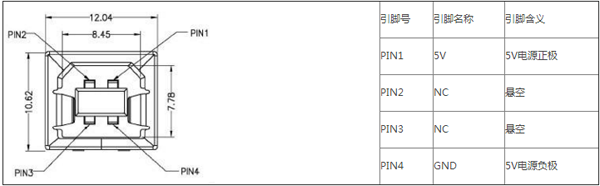

电源接口引脚定义

3. 指示灯说明



转换器上的4个LED均用来指示功能如下表所示:

指示灯定义


1.产品特性

u 10M/100M 自适应全双工以太网接口,2KV电磁隔离,默认配置为MDI模式;

u 以太网采用RJ45连接器;

u MAC地址全球唯一;

u 以太网工作方式为TCP Server工作端口、目标IP和端口均可设定;

u MVB符合IEC61375-1中的标准物理链路层协议,支持双冗余主备份切换

u MVB EMD介质支持1.5Mbit/S速率,最长通讯距离200米,32个节点;

u 支持MVB过程数据传输(LPI)通讯与状态信息获取功能

u 支持60个MVB端口(包含8个源端口和8个宿端口),16,32,64,128,256 位数据传输,每个端口均可获得刷新时间;

u 支持MVB主站模式,发送主帧,可搜索出网络上所有源端口;

u 支持MVB监控模式,搜索并监听所有端口数据;

u 支持自动生命信号发送;

u 支持MVB数据按位操作,矩阵形式显示;

u 支持MVB丢帧分析

u 支持端口数据记录与测试报告生成,方便生产测试;

u 支持MVB从站状态信息(状态字)获取,测试AB线冗余情况;

u 可保存和导入工程配置,方便测试使用

u 主电源采用5V直流供电,可直接使用PCUSB接口供电;

u 工作温度:-40℃ +85℃

u 存储温度:-40℃ +85℃

u 最大相对湿度:90%

2. MVB智能主站分析软件概述


2.1 软件用途

本软件的开发是为了控制MVB智能主站,使其可以完成主站和监控的所有控制和显示功能。如图所示。



智能主站分析仪

2.2 软件运行

本软件运行在PC 及其兼容机上,使用WINDOWS XP、WIN7WIN8WIN10 操作系统,在软件安装后,直接点击相应图标,就可以显示出软件的主菜单,进行需要的软件操作。


2.3 系统配置

本软件要求在PC 及其兼容机上运行,要求奔腾II以上CPU64兆以上内存,1G 以上硬盘。软件需要有WINDOWS XP及以上 操作系统环境。

3. 软件使用过程

3.1   软件安装

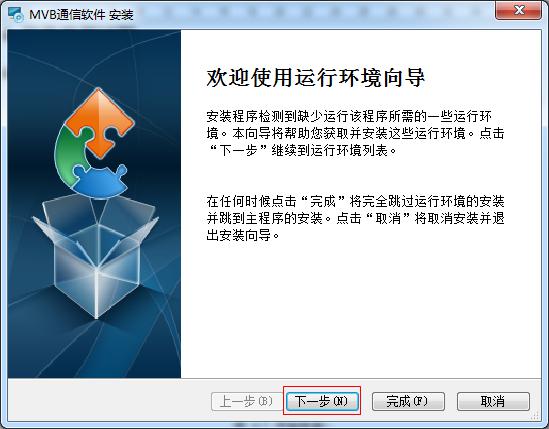

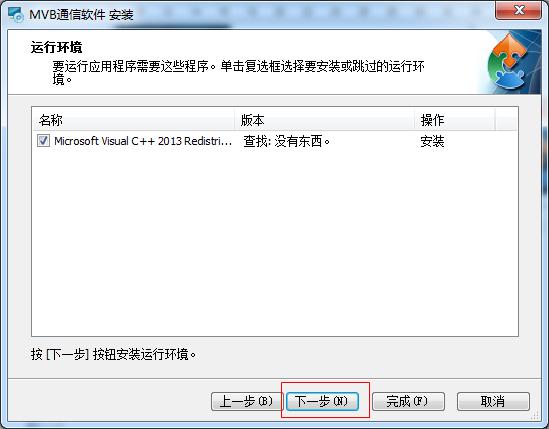

直接点击软件的安装软件 SETUP.EXE ;然后按照软件的提示进行运行库环境的安装。如所示:




开始安装

选择安装路径然后安装


安装路径


    安装完成,出现桌面图标:


桌面图标


双击运行图标,出现软件:


软件主界面

3.2 配置说明

MVB智能主站分析仪的网口IP地址默认的是192.168.0.178,所以需要将PC的网络地址改成和MVB主站网卡同样的网段(通过PC的网络连接,点击对应网卡的属性,然后双击TCP/IPV4,即可修改),修改为192.168.0.XXX,如图5所示。配置成功后,将网线插入电脑PC的网口和MVB主站网卡的RJ45


连接前PC的IP地址修改


如果需要修改MVB智能主站分析仪的IP地址,只需要在软件上修改地址,即可保证在同一个局域网内通讯(注意:此修改主站断电后不保存,每次工作时都需要进行修改)。


修改MVB主站的IP地址


3.3 运行步骤


3.3.1 连接设备



操作界面

1. 填写MVB网卡IP地址和端口号,默认IP地址为192.168.0.178,默认端口号为4001

2. 点击连接按钮,软件弹出工作模式选择,如果MVB智能主站分析仪作为总线上唯一主站,则选择主站模式如果MVB智能主站分析仪用于接入已有MVB总线,则选择监听模式或者从站模式。点击后如果连接不成功,会弹出连接超时。



连接选择


注意:在主站模式下,不允许接入车辆总线中,违者自负,A线与B线默认全部勾选,即双线使能,用户正常情况下不需要修改此勾选。


3.3.2 保存/读取配置参数

我们经常要根据实际项目配置MVB参数,为了方便测试,对于每个项目都需要研发人员配置好主站配置文件。所以MVB主站分析仪软件中包含了保存参数和读取参数按键。用于导入导出参数。


读取参数和保存参数

点击“读取参数文件”,选择对应的配置文件。点击“保存参数文件”,新建配置文件。

比如目前已经做好的配置文件如图所示。就可以直接读取后,开始测试。



做好的文件

3.3.3 地址搜索

在“主站模式”下连接成功,切换到“地址搜索”标签,输入“起始端口”和“终止端口”,点击“地址搜索”。软件将系统中的所有从设备地址显示在界面中。


地址搜索

地址搜索中同时显示此设备的状态信息(状态字)正常运行时,此状态实时更新,可以监测被测从设备的AB线冗余情况:

LAT=1,RLD=0:双线都收到,A线数据有效;

LAT=0,RLD=0B线数据有效;

LAT=1,RLD=1A线数据有效;

LAT=0,RLD=1:双线都收不到。


3.3.4 端口搜索

1. “主站模式”

在“主站模式”下,切换到“端口搜索”标签。


主站模式端口搜索

    输入“起始端口”“终止端口”,点击“端口搜索”软件将系统中的所有从设备源端口号显示在界面中。勾选所需端口号,点击“设置端口”,自动把这些端口号填入到主站的“宿端口”里面。



搜索出来的端口自动添加到宿端口

2.监听模式下端口搜索

在监听模式下,也可以进行端口搜索,此时可以搜索出来被测系统中所有的端口,包括所有从站的源端口和宿端口。只是监控模式下无法区分哪些是源端口,哪些是宿端口。如果需要确认,请在主站模式下先找到从站源端口,再监控模式下找到所有端口,相比较,就可以知道哪些是宿端口了。



监控模式下端口搜索


   搜索结束后,点击全选,或者勾选您所需要监听的端口号,点击设置端口,即可全部添加到宿端口区域里面,后续配置和启动后可以进行数据监听。

3.3.5 模式切换

    本设备可应用于“主站模式”“监听模式”和“从站模式”,如果要进行模式切换,必须点击断开,重新点击连接,方可进行模式的切换


模式切换

3.3.6 配置MVB参数

进行正常通讯前,需要配置MVB参数,填写源端口宿端口的端口号和长度。如图所示。主站的源端口就是从站的宿端口主站的宿端口就是从站的源端口需要端口号和大小均对应,方可正常通讯,勾选则使能本端口。填入的端口地址均为16进制。端口大小表示下面数据的有效部分,0:2字节有效,1:4字节有效,2:8字节有效,3:16字节有效,4:32字节有效。



配置端口信息


填写好源端口和宿端口信息后,然后点击“配置MVB参数”按钮,开始配置MVB设备。注意:“从站模式”下,还需要设置好“状态获取地址”,即本机作为从站的地址,方可点击配置MVB参数,否则MVB主站无法获取本机的设备状态。


配置MVB参数

大概等待4-6秒,软件弹出“配置成功”,即表示配置成功。



        配置成功

3.3.7 数据通信

配置成功后,即可点击“开始MVB通讯”


开始MVB通讯


MVB主站分析仪软件中的数据采用行业通用的16位(2个字节)来表示一个最小单位,如果通讯成功,则可以从宿端口收到数据,并且如果数据有效,对应端口的刷新时间一般要小于0x0080,如果断线,则对应端口的刷新时间不断增加。



通信正常刷新时间小于0x80


或者可以从主站的MVB灯可以观察出,如果MVB灯常亮,说明主站已经收到从站应答。如图所示


主站MVB灯闪烁


此时说明MVB通信正常。用户可以从主站宿端口中读取从站发上来的数据。



接收数据


如果方便地观察位信息可以点击某一行要观测的端口数据。然后下面的矩阵中就对应高亮相应的数据。从中可以看到位变量。如图所示


宿端口位变量观察


用户可以在源端口数据中填入所需要的数据,进行数据的自动发送。


源端口数据发送


同样,可以通过位变量矩阵进行位发送。如图所示


源端口位变量矩阵按位发送


全部测试完毕后或者如果用户需要修改配置,需要点击“停止MVB通讯”。


停止MVB通讯

3.3.8 自动生命信号

如果需要主站向下发送的数据中(源端口)包含按时间变化的生命信号,可以点击源端口对应端口的自增位置,可以选择哪个数据进行自增。


自动生命信号


3.3.9 保存端口数据


本软件可对端口数据进行保存。如图所示。



保存端口数据


选择对应端口,配置好保存的文件名和保存时间,点击“确定”,则默认保存时间内的数据。或者可以手动停止保存。




停止保存



保存的样式

3.3.10 率曲线与分析

监控模式下,特的丢帧分析功能,可以在配置成功,正常接收数据时,统计每个端口的主帧数量,和从帧数量,从而看出是否有从无响应的丢帧情况。如图所示


丢帧分析


    并且可以做出监测曲线进行历时数据观察。如图所示


丢帧曲线分析

3.3.11 生成测试报告

  为了方便产线检测,软件中包括这个生产测试报告功能,可以根据通讯情况,自动进行端口是否正常的判断,从而生成被测产品的测试报告。


生成测试报告
